Dlaczego napowietrzne izolowane kable aluminiowe Sieci energetyczne

Streszczenie: W przypadku rozbudowy sieci miejskich, ogólnokrajowych systemów dystrybucji energii i inicjatyw w zakresie elektryfikacji obszarów wiejskich niezbędne jest zrównoważenie budżetów projektów z długoterminową stabilnością infrastruktury. Napowietrzne izolowane kable aluminiowe (często określane jako kable napowietrzne w wiązkach lub ABC) służą jako główna struktura dystrybucyjna dla nowoczesnych zewnętrznych linii elektroenergetycznych. Ta wiedza techniczna przedstawia zalety konstrukcyjne, mechanizmy odporności na warunki atmosferyczne i korzyści ekonomiczne, które sprawiają, że izolowane przewody aluminiowe są najlepszym wyborem w przypadku globalnych zamówień publicznych.

Spis treści

Wstęp

Architektura strukturalna napowietrznych izolowanych kabli aluminiowych

Aluminium kontra miedź: zalety ekonomiczne i mechaniczne

Odporna na warunki atmosferyczne izolacja XLPE: ochrona przed degradacją środowiska

Podstawowe scenariusze zastosowań w regionalnych sieciach elektroenergetycznych

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Wstęp

Napowietrzne sieci elektroenergetyczne dalekiego zasięgu są narażone na poważne obciążenia środowiskowe. Gołe przewody napowietrzne, choć tradycyjne, są bardzo podatne na kontakt z gałęziami drzew, ingerencję dzikich zwierząt, gromadzenie się lodu i zwarcia wywołane wiatrem. Co więcej, stosowanie ciężkich przewodów miedzianych na rozległych obszarach wiejskich znacznie zwiększa koszty wież transmisyjnych i nakłady inwestycyjne projektu.

Aby rozwiązać te przeszkody instalacyjne, Taitong Cable produkuje wysokowydajne izolowane napowietrzne kable aluminiowe. Łącząc wysokiej czystości skręcane przewody aluminiowe z wytrzymałymi, odpornymi na warunki atmosferyczne polimerami, nasze linie napowietrzne zapewniają niezawodne, nieprzerwane dostarczanie energii dla zakładów energetycznych i infrastruktury na całym świecie.

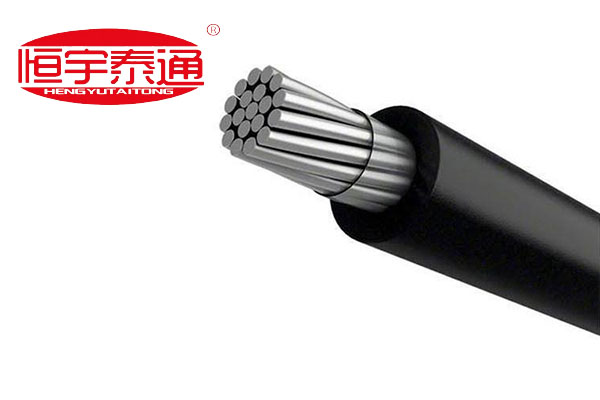

Architektura strukturalna napowietrznych izolowanych kabli aluminiowych

Dokładne badanie standardowych izolowanych kabli aluminiowych ujawnia precyzyjnie zaprojektowany przekrój poprzeczny zbudowany z myślą o wytrzymałości na rozciąganie i wytrzymałości na zewnątrz:

Przewód aluminiowy o wysokiej przewodności:Kompaktowe skręcone druty aluminiowe zapewniają doskonałą przewodność elektryczną, jednocześnie utrzymując całkowitą masę linii znacznie niższą niż w przypadku alternatywnych rozwiązań z litej miedzi.

Osłona przewodu półprzewodnikowego (dla linii SN):Wygładza punkty naprężeń elektrycznych pomiędzy powierzchnią przewodu linkowego a leżącą na nim warstwą izolacyjną.

Odporna na warunki atmosferyczne izolacja XLPE/HDPE:Gęsty czarny usieciowany polietylen (XLPE) lub polietylen o wysokiej gęstości (HDPE), specjalnie skomponowany z sadzą, aby blokować degradację pod wpływem ultrafioletu (UV), absorpcję wilgoci i pękanie termiczne.

Aluminium kontra miedź: zalety ekonomiczne i mechaniczne

Dlaczego miejskie władze energetyczne i wykonawcy EPC coraz częściej precyzująizolowane przewody aluminiowedo przetargów na dystrybucję napowietrzną?

1. Bezkonkurencyjna efektywność kosztowa:Aluminium oferuje wyjątkową przewodność w stosunku do masy za ułamek kosztu surowca miedzi. Umożliwia to władzom użyteczności publicznej rozciąganie budżetów projektów na setki dodatkowych mil zasięgu sieci.

2. Zmniejszone obciążenie mechaniczne słupów i wież:Kable aluminiowe, stanowiące mniej więcej jedną trzecią ciężaru miedzi, drastycznie zmniejszają napięcie fizyczne na słupach nośnych, poprzeczkach i zaciskach zawieszenia. Obniża to koszty instalacji konstrukcyjnej i zapobiega zwisaniu linek na długich rozpiętościach.

3. Zwiększone bezpieczeństwo sieci i zapobieganie stukaniu:Obudowa aluminiowego rdzenia grubą izolacją zapobiega przypadkowym zwarciom spowodowanym kołysaniem się konarów drzew podczas burzy i zapobiega nieautoryzowanemu pobraniu prądu w mieszkalnych strefach dystrybucyjnych.

Odporna na warunki atmosferyczne izolacja XLPE: ochrona przed degradacją środowiska

Zewnętrzne kable napowietrzne są stale narażone na intensywne promieniowanie słoneczne, ulewne deszcze, mgłę solną i ekstremalne wahania temperatury.

Specjalistyczny związek izolacyjny XLPE stosowany przez Taitong Cable zapewnia krytyczne właściwości obronne:

Wysoka wytrzymałość termiczna:Działa nieprzerwanie w temperaturach przewodów do 90°C i wytrzymuje awaryjne warunki zwarciowe do 250°C bez topienia i kapania.

Odporność na promieniowanie UV i ozon:Powłoki zewnętrzne wzbogacone sadzą zapobiegają rozkładowi łańcucha polimeru przez promienie UV, zapewniając żywotność przekraczającą 30 lat w środowisku tropikalnym lub pustynnym.

Podstawowe scenariusze zastosowań w regionalnych sieciach elektroenergetycznych

Dzięki równowadze wytrzymałości i przystępności cenowej izolowane przewody aluminiowe Taitong Cable są szeroko prezentowane w głównych specyfikacjach przetargowych:

Rozszerzenia sieci wiejskich i podmiejskich:Dostarczanie opłacalnych głównych linii zasilających w rozproszonych społecznościach, gdzie głównym czynnikiem kosztowym jest odległość linii.

Modernizacja miejskiej linii napowietrznej:Wymiana niebezpiecznych, gołych przewodów na zatłoczonych ulicach miast, aby ograniczyć przerwy w dostawie prądu i zapobiec przypadkowym porażeniom elektrycznym.

Leśne i przybrzeżne strefy transmisji:Prowadzenie bezpiecznych pętli dystrybucyjnych przez gęste korytarze roślinne i regiony przybrzeżne o wysokiej wilgotności bez ryzyka korozji wywołanej słoną wodą lub zwarć w liściach.

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Oferty użyteczności publicznej nie pozostawiają miejsca na wady przewodników, różnice w impedancji lub puste przestrzenie izolacyjne. Międzynarodowe kontrakty zakupowe wymagają ścisłej zgodności z uznanymi parametrami, takimi jak IEC 60502, IEC 61089 i BS 7870.

Na Kabel Taitonga, wspieramy realizację Twojego projektu poprzez w 100% dostosowany do potrzeb klienta model produkcji. Nie wysyłamy gotowych, starzejących się przedmiotów z wyprzedaży magazynowej. Zamiast tego produkujemy na zamówienie każdą partię izolowanych kabli aluminiowych napowietrznych, aby dopasować je bezpośrednio do dokładnego przedmiaru robót (BOQ) Twojego projektu — kalibrując żyły przewodów, pola przekroju poprzecznego (16 mm2 do 630 mm2), liczbę rdzeni i grubość izolacji, aby dopasować je do lokalnych standardów sieci.

Skontaktuj się z naszym zespołem zajmującym się napowietrznymi przekładniami mocy już dziśaby poprosić o zweryfikowane raporty z testów typu, niestandardowe rysunki wymiarowe lub ekspresową, bezpośrednią wycenę w fabryce dla nadchodzącego przetargu na media!
