Chiński producent wysokiej jakości kabli oprzyrządowania i sygnałowych

Kabel Taitongajest profesjonalnym producentem i dostawcą oprzyrządowania i kabli sygnałowych w Chinach. Nasze kable przyrządowe i sygnałowe są specjalnie zaprojektowane do systemów automatyki przemysłowej i oprzyrządowania. Jako duże przedsiębiorstwo posiadające 5 fabryk w Chinach, dokładamy wszelkich starań, aby dostarczać klientom na całym świecie wysokiej jakości i opłacalne produkty i usługi kablowe.

1. Wprowadzenie do kabli przyrządowych i sygnałowych

Kable przyrządowe i sygnałowe są specjalnie stosowane w automatyce przemysłowej i systemach oprzyrządowania do niskonapięciowej transmisji sygnałów o niskim natężeniu (takich jak sygnały temperatury i ciśnienia) oraz sterowania. Charakteryzują się wysoką wydajnością ekranowania przed zakłóceniami, obejmują głównie analogowe/cyfrowe kable sygnałowe, przedłużacze termopar, ekranowane kable sterujące itp., odpowiednie do połączeń między czujnikami, przetwornikami i systemami PLC lub DCS.

2. Kluczowe cechy kabli oprzyrządowania i sygnałowych

2.1 Praca przy niskim napięciu: Napięcie znamionowe prądu przemiennego wynosi zazwyczaj 0,45/0,75 kV i mniej.

2.2 Wysokie ekranowanie: Aby zapobiec zakłóceniom elektromagnetycznym i zapewnić dokładność sygnału, stosuje się ekranowanie z oplotu z drutu miedzianego lub ekranowanie z folii aluminiowej (ekranowanie parami lub ekranowanie całkowite).

2.3 Struktura precyzyjna: wielożyłowa, z drobnymi przewodnikami; materiały izolacyjne obejmują PVC, PE lub XLPE.

2.4 Ognioodporny i odporny na temperaturę: Nadaje się do środowisk przemysłowych, w temperaturze roboczej 70 ℃ lub wyższej.

3. Typowe typy kabli instrumentalnych i sygnałowych

3.1 Kable do transmisji sygnału przyrządu: Do sygnałów analogowych (temperatura, ciśnienie, przepływ) i cyfrowych (przełączanie).

3.2 Kable przedłużające do termopar i czujników RTD: W przypadku przyrządów temperaturowych, przy użyciu dopasowanych materiałów w celu zapewnienia dokładności.

3.3 Kable komunikacyjne: Do systemów magistrali obiektowych, takich jak RS485, Modbus, do podłączenia czujników i systemów sterowania.

3.4 Iskrobezpieczne kable ekranowane: Do obszarów niebezpiecznych i przeciwwybuchowych, zwykle z niebieską powłoką zewnętrzną.

4. Wytyczne dotyczące selekcji

4.1 Ekranowanie: Zdecydowanie zaleca się kable ekranowane (ekran uziemiony na jednym lub obu końcach), aby uniknąć zakłóceń.

4.2 Przewodnik: Zwykle miedź o wysokiej czystości (dobra elastyczność, wysoka przewodność).

4.3 Środowisko instalacji: Należy wziąć pod uwagę odporność na olej, ognioodporność, odporność na zużycie, wytrzymałość na rozciąganie lub bezpośrednie zakopywanie.

5. Czym są kable instrumentalne?

Kable przyrządowe są specjalnie zaprojektowane do przesyłania sygnałów i obwodów sterujących w przyrządach i miernikach w warunkach niskiego napięcia. Są szeroko stosowane w przemyśle do łączenia przyrządów i sprzętu sterującego, zapewniając dokładną transmisję sygnału i niezawodne sterowanie.

5.1 Główne typy

5.1.1 Kable sygnału analogowego przyrządu: Przesyłają sygnały analogowe, takie jak temperatura, ciśnienie, przepływ.

5.1.2 Kable sygnałowe do przełączania przyrządów: Przesyłają sygnały włączenia/wyłączenia.

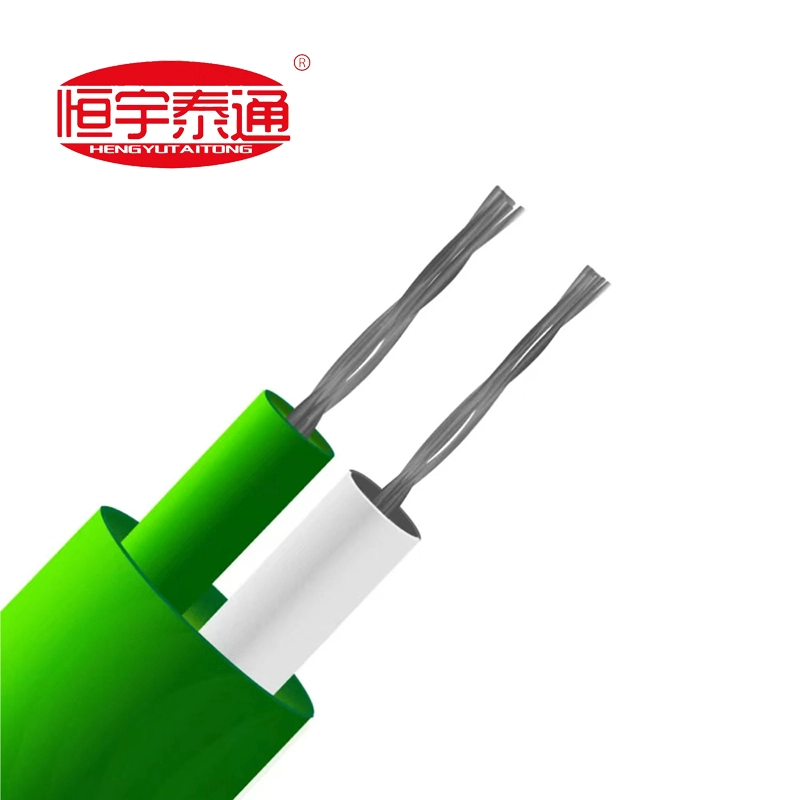

5.1.3 Przedłużacze termopar: Przesyłają sygnały temperaturowe z termopar do urządzeń pomiarowych.

5.1.4 Przedłużacze rezystancyjne: Przesyłają sygnały temperaturowe z rezystancyjnych czujników temperatury.

5.1.5 Kable zasilające: Zasilają instrumenty i sprzęt.

5.1.6 Kable uziemiające: Zapewniają niezawodne uziemienie systemów przyrządów.

5.1.7 Kable komunikacyjne: Umożliwiają komunikację pomiędzy przyrządami i systemami sterowania.

5.2 Aplikacje

5.2.1 Sterowanie: Przesyłanie sygnałów sterujących przy napięciu znamionowym 450/750 V, do lampek sygnalizacyjnych, przekaźników, przełączników, systemów blokad alarmowych.

5.2.2 Pomiar: Przesyłaj sygnały analogowe 4–20 mA, 0–10 V do czujników.

5.2.3 Komunikacja: Przesyłanie sygnałów telefonicznych, danych, wideo i sieciowych.

5.3 Wymagania dotyczące wyboru

5.3.1 Przewodnik: Miedź cynowana lub miedź posrebrzana, odporna na utlenianie i poprawiająca przewodność.

5.3.2 Izolacja i osłona: Wysokowydajne polimery o dobrej odporności na uderzenia, rozciąganie, zginanie i zużycie.

5.3.3 Ekranowanie: Oplot miedziany ocynowany odporny na silne zakłócenia elektryczne i magnetyczne.

5.3.4 Warstwa ochronna: Warstwa polimerowa chroniąca izolację i poprawiająca właściwości mechaniczne.

5.4 Zalety wydajności

5.4.1 Odporny na oleje, zużycie, kwasy, zasady i korozję

5.4.2 Wodoodporny i dobrze ekranowany

5.4.3 Wysoka wytrzymałość na rozciąganie

5.4.4 Doskonała odporność na napięcie

5.4.5 Wysoka niezawodność i długa żywotność

6. Co to są kable sygnałowe?

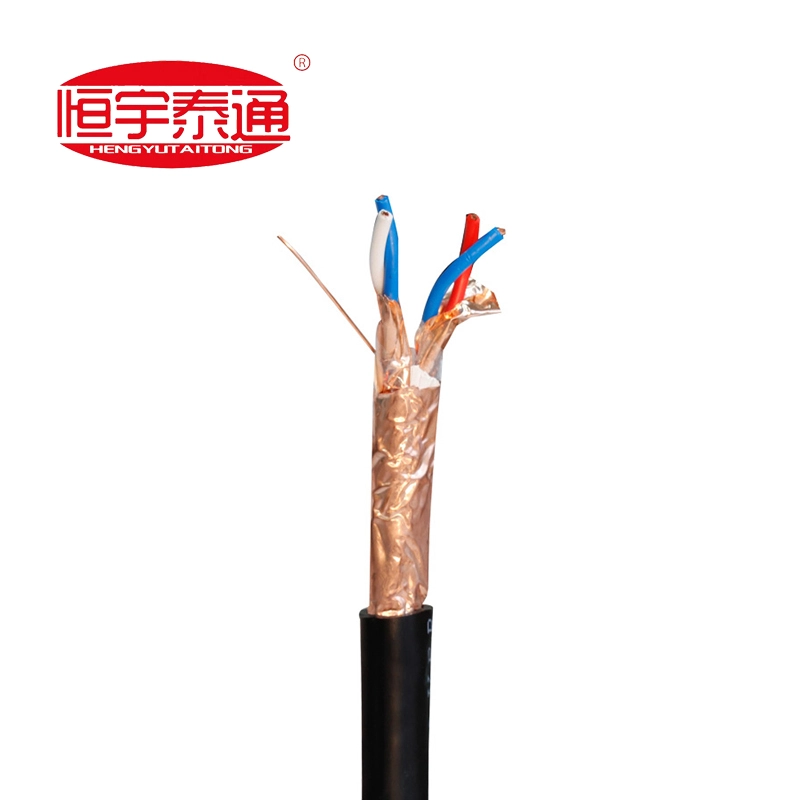

Kable sygnałowe to kable ekranowane stosowane do transmisji sygnału w czujnikach i przyrządach, zwykle z żyłami cynowanymi lub posrebrzanymi w celu poprawy stabilności sygnału. Charakteryzują się czterowarstwową budową: izolacją, ekranem, oplotem i osłoną, zapewniając dokładną transmisję słabych sygnałów elektrycznych.

6.1 Kolejowe kable sygnałowe

6.1.1 Odpowiednie dla napięć AC 750 V lub DC 1100 V i niższych w kolejowych systemach sygnalizacji.

6.1.2 Temperatura pracy: -45℃ do + 60℃

6.1.3 Temperatura układania: nie niższa niż - 10℃

6.1.4 Długotrwała temperatura przewodu: ≤ 70℃

6.1.5 Minimalny promień gięcia: 15–20-krotność średnicy zewnętrznej

6.1.6 Funkcje: transmisja sygnałów analogowych (1 MHz), sygnałów cyfrowych (2 Mbit/s), danych mocy i sterowania

6.1.7 Zastosowania: automatyczna sygnalizacja bloków, blokady komputerowe, systemy dyspozytorskie, zwrotnice

6.2 Górnicze kable sygnałowe

6.2.1 Typowe typy: MHY32, MHYVRP itp. (chińskie modele kabli)

6.2.2 Izolacja PE, powłoka z trudnopalnego PCV

6.2.3 Stosowane w kopalniach podziemnych, szybach, szybach pochyłych i obszarach o silnych zakłóceniach elektromagnetycznych

6.2.4 Różne konstrukcje dla różnych środowisk kopalnianych: pancerne, ekranowane, elastyczne, wzmocnione

7. Nasza siła i zaangażowanie

Wspierana przez naszą dużą skalę produkcji i moce produkcyjne, Taitong Cable osiągnęła znakomite wyniki w zakresie dostaw kolejowych kabli sygnałowych i górniczych kabli sygnałowych w Chinach. Nawiązaliśmy długoterminową i stabilną współpracę z krajowymi przedsiębiorstwami kolejowymi i wydobywczymi węgla w Chinach, zaangażowaliśmy się także w budowę globalnej sieci dostaw instrumentów i kabli sygnałowych oraz ustanawianie długoterminowych, stabilnych partnerstw z nabywcami i przedsiębiorstwami na całym świecie. Taitong Cable ma szansę stać się światowej klasy dostawcą kabli wśród czołowych chińskich przedsiębiorstw kablowych, charakteryzującym się bardzo konkurencyjną ceną i jakością.
