Dlaczego elastyczne kable w izolacji mineralnej zabezpieczają sieci

Streszczenie:W przypadku drapaczy chmur o dużej gęstości, podziemnych sieci tranzytowych i ciężkich stref petrochemicznych określenie ostatecznego poziomu ognioodpornego okablowania ma kluczowe znaczenie dla ochrony bezpieczeństwa publicznego.Elastyczne, ognioodporne kable w izolacji mineralnejstanowią absolutny szczyt odporności na pożary elektryczne. W tym artykule omówiono zaawansowaną anatomię konstrukcyjną, mechanizmy obronne przed ekstremalnymi wstrząsami spowodowanymi ogniem, wodą i zaletami prowadzenia serii kabli zasilających klasy przemysłowej 0,6/1 kV NG-A.

Spis treści

Wstęp

Układ konstrukcyjny elastycznych kabli w izolacji mineralnej 0,6/1 kV NG-A

Ostateczne przetrwanie w ogniu: pokonanie płomieni, wody i uderzeń

Dlaczego elastyczność zmienia zasady instalacji na miejscu

Bezpośrednie dostosowywanie w fabryce i zgodność z zaopatrzeniem

Wstęp

Kiedy wybuch poważnego pożaru zagraża kompleksowi handlowemu lub rafinerii przemysłowej, standardowe kable w izolacji z tworzywa sztucznego ulegają uszkodzeniu w ciągu kilku minut, odcinając zasilanie strukturalnych linii życia. Nawet standardowe przewody trudnopalne lub podstawowe druty ognioodporne mają rygorystyczne progi termiczne. W przypadku obwodów krytycznych — takich jak główne windy pożarowe, zapasowe systemy wentylacyjne i awaryjne panele sterowania — nowoczesne specyfikacje techniczne wymagają specjalistycznych kabli, które po prostu nie mogą się spalić.

Aby spełnić te bezkompromisowe parametry bezpieczeństwa infrastruktury na całym świecie, Taitong Cable Co., Ltd. produkuje wysokiej jakości elastyczne, ognioodporne kable w izolacji mineralnej. Zaprojektowane z materiałów nieorganicznych, które całkowicie eliminują ryzyko spalania, nasze linie produktów zapewniają najwyższy margines bezpieczeństwa operacyjnego w prestiżowych projektach inżynieryjnych na całym świecie.

Układ konstrukcyjny elastycznych kabli w izolacji mineralnej 0,6/1 kV NG-A

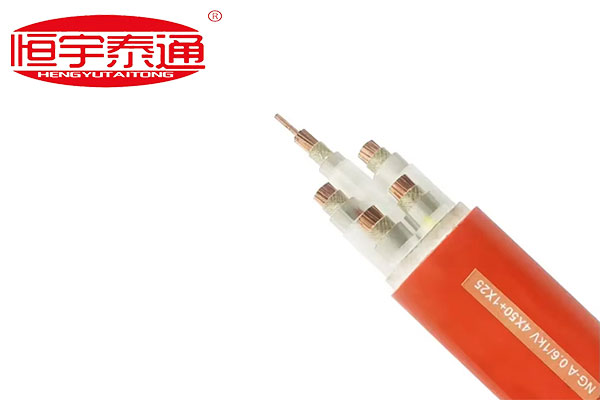

W przeciwieństwie do standardowych przewodów dystrybucyjnych z polimeru syntetycznego, architektura NG-A 0,6/1KV 4 X 50 + 1 X25 mm" wykorzystuje nieorganiczne związki mineralne do utworzenia trwałego ekranu

przed intensywnym ciepłem:

Przewodniki miedziane o wysokiej czystości:Wykonany ze skręconych elektrycznych drutów miedzianych, aby zagwarantować solidne przenoszenie mocy i niski opór podczas codziennej pracy przy pełnym obciążeniu.

Nieorganiczna mineralna bariera izolacyjna:Owinięte i zagęszczone przy użyciu wysoce stabilnych minerałów (takich jak tlenek magnezu lub specjalistyczne taśmy z syntetycznych minerałów). Warstwa ta nie zawiera absolutnie żadnych materiałów organicznych, co oznacza, że ​​nie może się zapalić, zapalić ani podtrzymać spalania.

Wewnętrzny wypełniacz i pościel ochronna:Wykonane z ognioodpornych, nietoksycznych związków mineralnych, które utrzymują zaokrąglenie rdzenia konstrukcyjnego pod wpływem naprężeń mechanicznych.

Aluminiowa/metalowa osłona ochronna:Bezszwowa metaliczna warstwa ochronna pod zewnętrzną powłoką zapewnia nieskazitelną wodoodporność i solidne ekranowanie elektromagnetyczne (EMI).

Kurtka zewnętrzna o dużej wytrzymałości:Jasnopomarańczowo-czerwona, ognioodporna i niskodymna kurtka zapewniająca doskonałą odporność na śledzenie i wyraźną identyfikację bezpieczeństwa we wspólnych korytkach kablowych.

Ostateczne przetrwanie w ogniu: pokonanie płomieni, wody i uderzeń

Standardowe ognioodporne linie elektryczne są zazwyczaj testowane tylko pod kątem wystawienia na działanie suchego płomienia. Jednak rzeczywiste pożary strukturalne obejmują trzy różne siły niszczące działające jednocześnie: intensywne ciepło, rozpryski ciężkiej wody z awaryjnych instalacji tryskaczowych oraz oddziaływania fizyczne spowodowane zawaleniem się muru lub spadającymi belkami.

Seria elastycznych izolacji mineralnych NG-A została specjalnie zaprojektowana, aby przetrwać te złożone zagrożenia, spełniając rygorystyczne międzynarodowe kryteria, takie jak protokół BS 6387 CWZ:

1. Odporność na płomień (C):Utrzymuje ciągłą integralność obwodu elektrycznego pod wpływem bezpośredniego intensywnego spalania w temperaturze 950°C przez maksymalnie 180 minut.

2. Odporność na natryskiwanie wody (W):Skutecznie wytrzymuje zwarcia pod wpływem bezpośredniego płomienia w temperaturze 650°C przez 15 minut, a następnie przez 15 minut silnego strumienia wody z węża strażackiego.

3. Odporność na wstrząsy mechaniczne (Z):Utrzymuje stały przepływ mocy podczas wielokrotnego uderzania mechanicznym prętem udarowym w warunkach testu płomienia w temperaturze 950°C.

Dlaczego elastyczność zmienia zasady instalacji na miejscu

Historycznie rzecz biorąc, stosowanie przewodów w izolacji mineralnej oznaczało radzenie sobie ze staromodnymi, sztywnymi, ciężkimi prętami pokrytymi miedzią (BTTZ). Te tradycyjne systemy wymagały skomplikowanych, drogich narzędzi do gięcia, charakteryzowały się krótkimi długościami produkcyjnymi i prowadziły do ​​wysokich kosztów pracy ze względu na skomplikowane połączenia.

Nowoczesna, elastyczna konstrukcja mineralna NG-A firmy Taitong Cable rozwiązuje te problemy związane z instalacją:

Gięcie o małym promieniu:Skrętki i elastyczna mineralna taśma ekranująca umożliwiają płynne zginanie linii wokół słupów z betonu konstrukcyjnego i wewnątrz szczelnych szaf rozdzielczych.

Ciągłe długie biegi:Produkowane w długich, ciągłych bębnach, całkowicie eliminujące potrzebę stosowania pośrednich złączy kablowych w połowie długości, redukując punkty podatności na uszkodzenia elektryczne.

Bezpośrednie dostosowywanie w fabryce i zgodność z zaopatrzeniem

Projekty infrastruktury komercyjnej na poziomie elitarnym pozwalają na absolutnie zerową marżę w przypadku niezweryfikowanych materiałów lub słabości konstrukcyjnych. Każda partia systemów dystrybucji minerałów musi być idealnie zgodna z dokładnym przedmiarem robót elektrotechnicznych (BOQ).

Na Taitong Cable Co., Ltd., odrzucamy sztywne, produkowane masowo systemy rozliczania zapasów na rzecz modelu produkcji w 100% dostosowanego do potrzeb fabryki. Projektujemy i produkujemy każdą partię elastycznych kabli w izolacji mineralnej, aby dokładnie odpowiadały Twoim wymaganiom konfiguracyjnym — dopasowując określoną liczbę rdzeni, precyzyjne rozmieszczenie przekrojów poprzecznych i niestandardowe długości konstrukcyjne, aby dopasować je do dokładnych parametrów elektrycznych Twojego projektu.

Skontaktuj się z naszym zespołem inżynierów ds. energetyki o wysokim bezpieczeństwie już dziśaby uzyskać dostęp do autoryzowanych raportów z testów, szczegółowych rysunków konstrukcyjnych lub otrzymać ekspresową, bezpośrednią wycenę kosztów dla nadchodzącego przetargu na infrastrukturę sieciową!
