Dlaczego opancerzone kable aluminiowe LV najlepiej nadają się do pochówku

Streszczenie: W przypadku nowoczesnej infrastruktury, sieci miejskich i instalacji przemysłowych wybór odpowiedniej struktury kabla ma kluczowe znaczenie dla zrównoważenia kosztów i długoterminowej niezawodności.Opancerzone aluminiowe kable elektroenergetyczne niskiego napięcia 0,6/1 kVstały się standardem branżowym w zakresie bezpośredniej dystrybucji podziemnej. W tym artykule omawiamy warstwy techniczne tych wysokowydajnych kabli i analizujemy, dlaczego ich unikalna konstrukcja zapewnia najwyższą ochronę przed naprężeniami mechanicznymi i wyzwaniami środowiskowymi.

Wstęp

Zanurz się głęboko w konstrukcję opancerzonych kabli aluminiowych

Kluczowe zalety pancerza z podwójną stalową taśmą (DSTA)

Scenariusze zastosowań w przetargach globalnych

Parametry techniczne: Zgodność z IEC 60502-1

Wnioski i wsparcie fabryczne

Wstęp

Projektując podziemne sieci dystrybucji energii, menedżerowie ds. zakupów stają przed podwójnym wyzwaniem: utrzymaniem budżetu materiałowego pod kontrolą przy jednoczesnym zapewnieniu, że sieć wytrzyma trudne warunki glebowe, wilgoć i zmienne obciążenia przez dziesięciolecia. Tradycyjne opcje nieopancerzone często nie nadają się do bezpośredniego zakopania w ziemi, co prowadzi do kosztownych usterek. Obecnie opancerzone aluminiowe kable elektroenergetyczne 0,6/1 kV rozwiązują ten dylemat, łącząc ekstremalną efektywność kosztową przewodów aluminiowych z wytrzymałym pancerzem mechanicznym.

Jako zweryfikowany dostawca strategiczny CREC, Taitong Cable specjalizuje się w produkcji niestandardowych, wielożyłowych zbrojonych kabli aluminiowych, dostosowanych dokładnie do specyfikacji regionalnych obiektów użyteczności publicznej i międzynarodowych przedmiarów projektowych (BOQ).

Zanurz się głęboko w konstrukcję opancerzonych kabli aluminiowych

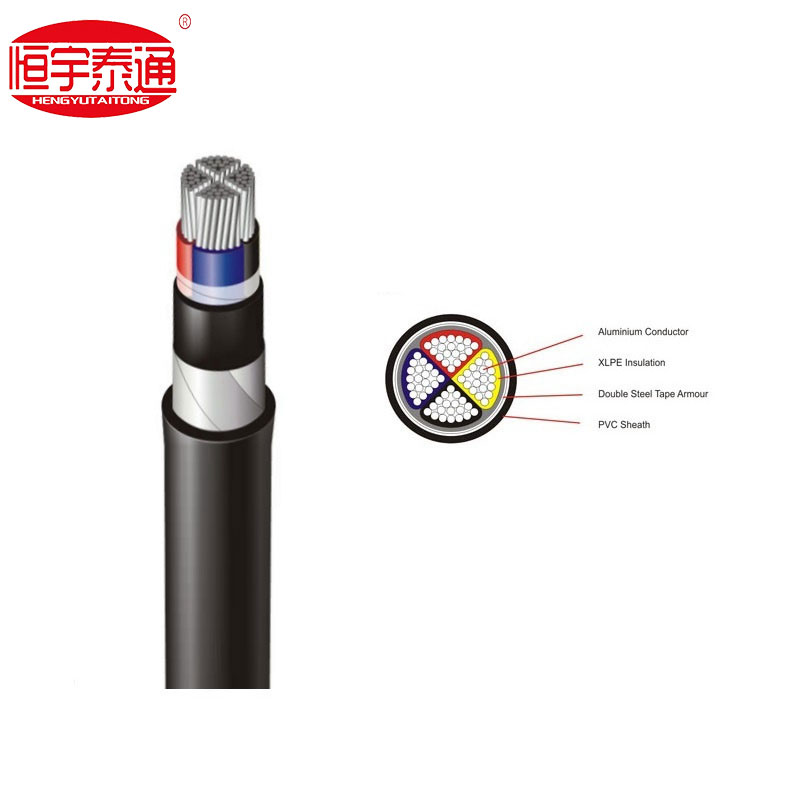

Niezawodność sieci elektroenergetycznej niskiego napięcia zależy całkowicie od integralności przekroju poprzecznego jej kabli. Patrząc na profil techniczny standardowego 4-żyłowego kabla zasilającego, widzimy mocno zoptymalizowany wielowarstwowy system ochrony:

Zgodnie ze specyfikacjami projektowymi międzynarodowych standardów, kabel składa się z czterech odrębnych warstw funkcjonalnych:

1. Przewodnik aluminiowy:Wykorzystuje wysokiej czystości, sektorowo zagęszczony splot aluminiowy. Konstrukcja sektorowa zapewnia idealne dopasowanie czterech rdzeni przy minimalnych szczelinach powietrznych międzywęzłowych, co znacznie zmniejsza całkowitą średnicę zewnętrzną i oszczędza przestrzeń na przewody.

2. Izolacja XLPE:Usieciowany polietylen zapewnia wyjątkowe właściwości termiczne i elektryczne, dzięki czemu rdzeń może bezpiecznie pracować w ciągłych temperaturach do 90°C i wytrzymywać przeciążenia zwarciowe do 250°C.

3. Pancerz z podwójnej taśmy stalowej (DSTA):Dwie warstwy spiralnej taśmy stalowej są owinięte na wewnętrznej warstwie. Ta metaliczna osłona zapewnia ciągłe pokrycie i wysoką odporność na pionowe obciążenia zgniatające i przypadkowe uderzenia podczas kopania ziemi.

4. Osłona PCV:Wytrzymały płaszcz zewnętrzny z polichlorku winylu chroni wewnętrzny metalowy pancerz przed wilgocią, korozją chemiczną w glebie i promieniowaniem UV, gdy jest wystawiony na powierzchnię.

Kluczowe zalety pancerza z podwójną stalową taśmą (DSTA)

Dlaczego konsultanci techniczni wyraźnie zalecają stosowanie pancerza z podwójną stalową taśmą zamiast nieopancerzonych wariantów dla sieci niskiego napięcia?

Doskonała odporność na zgniatanie mechaniczne:Kable podziemne są narażone na osiadanie gleby, duży ruch kołowy nad głową i tereny skaliste. Podwójna taśma stalowa działa jak mechaniczna osłona, która pochłania ciśnienie zewnętrzne bez deformowania znajdującej się pod nią izolacji XLPE.

Ochrona przed gryzoniami i termitami:W tropikalnych lub wiejskich strefach ekspansji podziemne termity i gryzonie stanowią poważne zagrożenie dla płaszczy polimerowych. Pancerz z taśmy stalowej zapewnia nieprzeniknioną barierę fizyczną, która zapobiega bioinwazji.

Ekonomiczny bezpośredni pochówek:Kable nieopancerzone wymagają głębokich, wzmocnionych betonem rowów lub drogich rurociągów ciągłych. Opancerzone kable aluminiowe można bezpiecznie zakopywać bezpośrednio w rowach gruntowych wypełnionych piaskiem, co drastycznie obniża koszty prac inżynieryjnych i instalacyjnych.

Scenariusze zastosowań w przetargach globalnych

Dzięki swojej odporności strukturalnej, opancerzone kable aluminiowe 0,6/1 kV są szeroko stosowane w przetargach na infrastrukturę krytyczną w Azji Południowo-Wschodniej, Afryce i krajach objętych inicjatywą „Jeden pas i jeden szlak”:

Główna miejska dystrybucja energii:Podłączanie transformatorów podstacyjnych do kiosków dystrybucyjnych w budynkach mieszkalnych i komercyjnych.

Zakłady przemysłowe i zakłady produkcyjne:Zasilanie zespołów maszyn ciężkich, gdzie kable układane są w otwartych korytkach kablowych lub kanałach podziemnych narażonych na drgania mechaniczne.

Projekty dotyczące energii odnawialnej:Łączenie scentralizowanych stacji inwerterowych w dużych farmach fotowoltaicznych i sieciach wiatrowych.

Infrastruktura publiczna:Dostarczanie niezawodnych podziemnych linii energetycznych dla miejskich sieci oświetlenia ulicznego i systemów monitoringu autostrad.

Parametry techniczne: Zgodność z IEC 60502-1

W Taitong Cable wszystkie opancerzone aluminiowe kable zasilające niskiego napięcia są w pełni produkowane i testowane według ścisłej zgodności z normą IEC 60502-1 (kable dla napięć znamionowych od 1 kV do 30 kV).

Wnioski i wsparcie fabryczne

Inwestycja w opancerzone aluminiowe kable elektroenergetyczne 0,6/1 kV zapewni Twojemu projektowi korzyści wynikające z bezobsługowego cyklu życia, przy jednoczesnym utrzymaniu wysokiej konkurencyjności początkowych nakładów inwestycyjnych. Ponieważ każde środowisko instalacji sieci jest wyjątkowe, utrzymywanie uniwersalnych zapasów jest nieefektywne.

Kabel Taitongadziała w oparciu o w 100% dostosowany do indywidualnych potrzeb model produkcyjny. Nie posiadamy ogromnych zapasów leków generycznych; zamiast tego projektujemy i produkujemy każdą partię wielożyłowych kabli pancernych na zamówienie, zapewniając niestandardową liczbę rdzeni, obszary przekroju poprzecznego (np. zintegrowane rdzenie oświetlenia ulicznego) i precyzyjną zgodność z regionalnymi wymaganiami projektu.

Skontaktuj się z naszym zespołem inżynierów już dziśaby uzyskać bezpośrednią wycenę fabryczną, arkusze danych technicznych lub omówić niestandardowe specyfikacje kabli na potrzeby nadchodzącego przetargu na projekt!
