Dlaczego 4-żyłowe opancerzone kable aluminiowe do sieci energetycznych

Streszczenie: W przypadku rozbudowy obiektów przemysłowych, sieci gromadzenia energii słonecznej i sieci dystrybucyjnych w budynkach komercyjnych, kluczowym priorytetem inżynieryjnym jest zrównoważenie trwałości przy bezpośrednim zakopywaniu z napiętymi budżetami na zakupy. 4-żyłowe zbrojone aluminiowe kable elektroenergetyczne (seria YJLV22 / 0,6/1kV) służą jako niezawodne rozwiązanie przesyłowe dla sieci wtórnych niskiego napięcia. W tym artykule technicznym przeanalizowano wielowarstwową konstrukcję, mechanikę pancerza z podwójną taśmą stalową i korzyści finansowe, które sprawiają, że 4-żyłowe aluminiowe kable zasilające są najlepszym wyborem w międzynarodowych przetargach infrastrukturalnych.

Spis treści

Wstęp

Architektura strukturalna 4-żyłowych opancerzonych kabli aluminiowych

Pancerz z podwójnej taśmy stalowej: chroni przebiegi obiektów użyteczności publicznej

Konstrukcja 4-rdzeniowa: usprawnienie trójfazowego zasilania niskonapięciowego

Korzyści kosztowe plecionych przewodów aluminiowych

Podstawowe scenariusze zastosowań w regionalnych sieciach elektroenergetycznych

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Wstęp

Podziemne linie dystrybucyjne niskiego napięcia podlegają dużym obciążeniom fizycznym. Podziemne rowy narażają nieopancerzone kable na ruch gleby, siły zagęszczania, ostre krawędzie skał i potencjalne wtargnięcie gryzoni. Ponadto określenie przewodów miedzianych w długich zakresach dystrybucji znacznie zawyża koszty surowców i koszty transportu.

Aby rozwiązać te przeszkody instalacyjne, Taitong Cable produkuje najwyższej jakości 4-żyłowe aluminiowe kable zasilające opancerzone taśmą stalową 0,6/1 kV. Łącząc przewody aluminiowe o wysokiej przewodności z solidnym pancerzem z podwójnej taśmy stalowej, nasze kable zapewniają niezawodną wytrzymałość mechaniczną i ciągłe dostarczanie mocy globalnym wykonawcom usług użyteczności publicznej.

Architektura strukturalna 4-żyłowych opancerzonych kabli aluminiowych

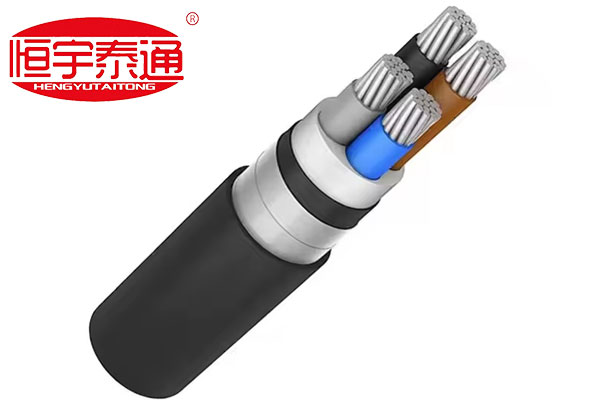

Szczegółowe spojrzenie na przekrój poprzeczny 4-żyłowego kabla zasilającego z opancerzonego aluminium ilustruje jego warstwową konstrukcję zbudowaną z myślą o trudnych warunkach pod ziemią:

Kompaktowe splecione przewody aluminiowe: Uformowane z elektrycznych drutów aluminiowych o wysokiej czystości, ściśle skręconych z mniejszą średnicą kabla, zapewniając jednocześnie optymalną przewodność elektryczną.

Oznaczona kolorami izolacja XLPE/PVC:Oznaczona kolorami izolacja faz (np. brązowa, niebieska, czarna, szara) umożliwia dokładną identyfikację fazy i uproszczone podłączenie zacisków podczas instalacji na miejscu.

Wytłaczana pościel wewnętrzna:Gładka wewnętrzna warstwa poduszki ochronnej owinięta na zmontowanym pakiecie rdzenia, aby zapobiec uszkodzeniu pancerza przez tarcie.

Pancerz z podwójnej stalowej taśmy (DSTA):Zachodzące na siebie spiralne stalowe taśmy pancerne owinięte bezpiecznie wokół wewnętrznego podłoża, pochłaniające silne uderzenia zewnętrzne i ciśnienie promieniowe.

Odporna na warunki atmosferyczne powłoka zewnętrzna:Wytrzymały płaszcz zewnętrzny z PCV lub PE, odporny na promieniowanie UV, odporny na wilgoć gleby, korozję kwasową i ścieranie powierzchni.

Pancerz z podwójnej taśmy stalowej: chroni przebiegi obiektów użyteczności publicznej

Dlaczego konsultanci projektowi i wykonawcy EPC wybierają zbroję z podwójnej taśmy stalowej (DSTA) do podziemnych instalacji kablowych?

1. Zgodność z bezpośrednim pochówkiem:Kable pancerne eliminują potrzebę stosowania drogich zewnętrznych rur kablowych z PCW lub betonu, umożliwiając bezpośredni montaż w otwartych wykopach ziemnych i obniżając całkowite koszty budowy cywilnej.

2. Ekstremalna odporność na zgniatanie i uderzenia:Osiadanie podłoża i ciężkie pojazdy przejeżdżające nad głową wywierają ciągłą siłę pionową. Podwójne owijki z taśmy stalowej chronią wewnętrzne przewody przed odkształceniem i fizycznym przebiciem.

3. Podziemna obrona przed szkodnikami:Gryzonie i kopiące szkodniki często przeżuwają miękkie polimery zewnętrzne. Warstwa taśmy stalowej tworzy nieprzeniknioną barierę fizyczną, która wydłuża żywotność linii ponad 30 lat.

Konstrukcja 4-rdzeniowa: usprawnienie trójfazowego zasilania niskonapięciowego

Konfiguracja 4-rdzeniowa została specjalnie zaprojektowana dla trójfazowych czteroprzewodowych sieci dystrybucyjnych (3 Ph+N):

Zrównoważony rozkład faz:Obsługuje przewody trójfazowe wraz z pełnowymiarowym przewodem neutralnym w jednej wiązce kablowej.

Uproszczony układ:Zmniejsza nakład pracy związany z układaniem kabli i wymagania dotyczące miejsca w korytku kablowym w porównaniu do prowadzenia wielu kabli jednożyłowych.

Korzyści kosztowe plecionych przewodów aluminiowych

Ceny surowców znacząco wpływają na rentowność infrastruktury. Stosowanie skręconych przewodów aluminiowych zamiast miedzi daje wyraźne korzyści ekonomiczne:

Znaczne oszczędności kapitału:Aluminium zapewnia doskonałą zdolność przenoszenia mocy za ułamek kosztów materiałów miedzi, umożliwiając wykonawcom rozciągnięcie budżetów projektów na większe odległości dystrybucyjne.

Zredukowana waga transportowa i manipulacyjna:Lekka konstrukcja aluminium upraszcza ciągnięcie korytek kablowych, skraca czas pracy personelu instalacyjnego i optymalizuje załadunek kontenerów na potrzeby wysyłki zagranicznej.

Podstawowe scenariusze zastosowań w regionalnych sieciach elektroenergetycznych

Dzięki swojej wytrzymałości konstrukcyjnej i wysokiej efektywności kosztowej, 4-żyłowe zbrojone przewody aluminiowe Taitong Cable są szeroko prezentowane w światowych przetargach:

Sieci gromadzenia energii słonecznej i wiatrowej:Transport prądu przemiennego niskiego napięcia z transformatorów podwyższających napięcie do głównych węzłów dystrybucyjnych na rozległych polach fotowoltaicznych.

Kompleksy przemysłowo-handlowe:Prowadzenie podziemnych głównych linii zasilających łączących główne transformatory użytkowe z fabrycznymi panelami dystrybucyjnymi.

Przetargi na rozbudowę sieci podmiejskiej:Wymiana delikatnych linii napowietrznych na podziemne sieci pancerne, aby zapobiec przerwom w dostawie prądu spowodowanym pogodą w rozwijających się strefach mieszkalnych.

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Oferty użyteczności publicznej nie pozostawiają miejsca na puste przestrzenie izolacyjne, różnice w przewodach lub luki w pancerzu. Globalne kontrakty zakupowe wymagają ścisłego przestrzegania uznanych parametrów, w tym IEC 60502-1 i BS 5467.

Na Kabel Taitonga, wspieramy realizację Twojego projektu poprzez w 100% dostosowany do potrzeb klienta model produkcji. Nie wysyłamy gotowych, starzejących się przedmiotów z wyprzedaży magazynowej. Zamiast tego produkujemy na zamówienie każdą partię 4-żyłowych, pancernych kabli aluminiowych, aby dopasować je bezpośrednio do dokładnego przedmiaru robót (BOQ) danego projektu — kalibrując przekroje przewodów (16 mm2 do 500 mm2), grubość izolacji, parametry pancerza i materiały powłoki zewnętrznej w celu spełnienia lokalnych krajowych standardów sieci.

Skontaktuj się z naszym działem inżynierii kabli zasilających już dziś, aby złożyć wniosekzweryfikowane raporty z testów typu, niestandardowe rysunki wymiarowe lub ekspresowa, bezpośrednia oferta cenowa dla nadchodzącego przetargu energetycznego!
