Dlaczego aluminiowe kable pancerne 0,6 / 1 kV Sieci energetyczne

Streszczenie:W przypadku parków przemysłowych, sieci gromadzenia energii odnawialnej i komercyjnych pętli dystrybucyjnych niezbędne jest zrównoważenie budżetów instalacyjnych z rygorystyczną ochroną podziemną. Opancerzone aluminiowe kable zasilające służą jako szkielet dla układanych bezpośrednio w ziemi sieci elektroenergetycznych niskiego napięcia. W tym artykule omówiono konstrukcję warstw wewnętrznych, mechanizmy zabezpieczające z podwójną taśmą stalową i korzyści finansowe, które sprawiają, że wielordzeniowe aluminiowe przewody pancerne są najważniejszą specyfikacją w przypadku zamówień na projekty międzynarodowe.

Spis treści

Wstęp

Architektura strukturalna wielożyłowych opancerzonych kabli aluminiowych 0,6/1 kV

Pancerz z podwójnej taśmy stalowej: zabezpieczanie przebiegów narzędziowych do bezpośredniego zakopywania

Przewody aluminiowe: maksymalizacja zwrotu z inwestycji w infrastrukturę wielkoskalową

Podstawowe scenariusze zastosowań w globalnych projektach energetycznych

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Wstęp

Podziemne sieci elektroenergetyczne są narażone na ciągłe zagrożenia mechaniczne. W rowach do bezpośredniego zakopywania występują miażdżące zagęszczenie gleby, przypadkowe uderzenia fizyczne podczas wykopów i wnikanie gryzoni pod ziemię. Ponadto w dalekobieżnych sieciach dystrybucji wtórnej stosowanie tradycyjnych ciężkich kabli miedzianych znacznie zwiększa koszty surowców i koszty transportu.

Aby stawić czoła tym wyzwaniom technicznym i budżetowym,Kabel Taitongaprodukuje wysokowydajne wielożyłowe, pancerne aluminiowe kable elektroenergetyczne 0,6/1 kV. Łącząc wysokiej przewodności skręcone przewody aluminiowe z wytrzymałym metalowym pancerzem, nasze kable zapewniają bezkompromisowe bezpieczeństwo mechaniczne i długoterminową wydajność operacyjną globalnym wykonawcom usług użyteczności publicznej.

Architektura strukturalna wielożyłowych opancerzonych kabli aluminiowych 0,6/1 kV

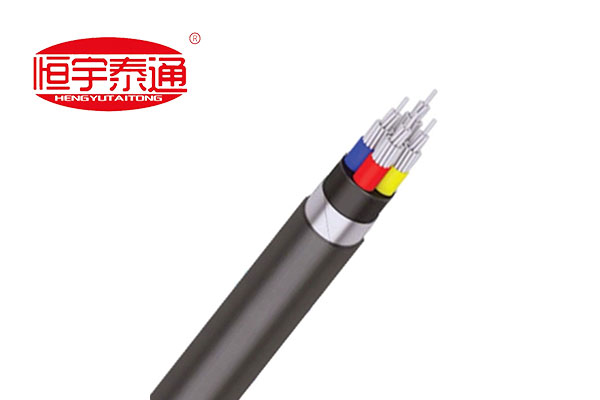

Wielowarstwowy przekrój aluminiowego kabla zasilającego opancerzonego taśmą stalową zapewnia pełną ochronę mechaniczną i elektryczną:

Skrętki aluminiowe przewodniki (klasa 2):Wykonane z elektrycznych drutów aluminiowych o wysokiej czystości, ciasno skręconych, aby zagwarantować stabilną obciążalność prądową, niską wagę i wysoką niezawodność połączenia zacisków.

Izolacja fazowa oznaczona kolorami:Wysokiej jakości izolacja XLPE lub PVC owinięta wokół każdego rdzenia w standardowych kolorach (czerwony, żółty, niebieski itp.), aby zapewnić bezbłędną identyfikację faz podczas instalacji.

Wytłaczana pościel wewnętrzna / osłona poduszki:Uformowany na wewnętrznym rdzeniu, aby chronić izolacje fazowe przed ostrymi metalowymi krawędziami podczas procesu zbrojenia.

Pancerz z podwójnej stalowej taśmy (DSTA):Nakładające się na siebie spiralne stalowe taśmy owinięte wokół matrycy rdzenia, aby absorbować wysokie promieniowe naciski zgniatania i zapobiegać przekłuwaniu kabla przez narzędzia fizyczne lub kamienie.

Wytrzymała ochronna powłoka zewnętrzna:Odporna na olej, odporna na promienie UV powłoka z PVC lub PE, która zapobiega wnikaniu wilgoci, korozji kwasowej gleby i degradacji środowiska.

Pancerz z podwójnej taśmy stalowej: zabezpieczanie przebiegów narzędziowych do bezpośredniego zakopywania

Dlaczego konsultanci ds. infrastruktury precyzująkable opancerzone taśmą stalową (DSTA).jak seria YJLV22/VLV22 do sieci wtórnych niskiego napięcia?

1.Eliminacja drogich przewodów zewnętrznych:Kable nieopancerzone wymagają ciężkich kanałów PCV lub betonowych, gdy są zakopane pod ziemią. Konstrukcje opancerzone taśmą stalową można układać bezpośrednio w podziemnych rowach, co drastycznie zmniejsza koszty wykopów i rurociągów.

2. Ekstremalna obrona przed zmiażdżeniem i uderzeniem:Duże ciśnienie podłoża, osiadanie skał lub pojazdy przejeżdżające nad głową mogą zdeformować miękkie plastikowe kable. Podwójna taśma stalowa pochłania uderzenia fizyczne, utrzymując integralność rdzenia strukturalnego i zapobiegając zwarciom międzyfazowym.

3. Podziemna ochrona przed szkodnikami:Termity, susły i gryzonie regularnie przeżuwają standardowe powłoki polimerowe. Nieprzenikalna bariera ze stali metalicznej zapobiega uszkodzeniom biologicznym, wydłużając żywotność sieci podziemnej ponad 30 lat.

Przewody aluminiowe: maksymalizacja zwrotu z inwestycji w infrastrukturę wielkoskalową

Budżety surowców decydują o wykonalności projektu. Wykorzystującskręcone przewody aluminiowezamiast miedzi daje zdecydowane korzyści ekonomiczne:

Znaczące oszczędności:Aluminium zapewnia wyjątkową przewodność w przeliczeniu na dolara, umożliwiając wykonawcom EPC znaczne ograniczenie wydatków na materiały kablowe na rozległych dystansach dystrybucyjnych.

Lżejsza waga transportowa:Zmniejszona waga aluminium upraszcza ciągnięcie korytek kablowych, skraca czas pracy przy montażu i obniża koszty transportu kontenerów w przypadku dostaw zagranicznych.

Podstawowe scenariusze zastosowań w globalnych projektach energetycznych

Dzięki równowadze wytrzymałości, ochrony i przystępności cenowej, seria opancerzonych aluminium Taitong Cable jest szeroko stosowana w dużych międzynarodowych przetargach projektowych:

Farmy fotowoltaiczne i wiatrowe:Transport sygnału wyjściowego niskiego napięcia ze stacji inwerterowych do jednostek transformatorowych podwyższających napięcie na rozległych terenach zewnętrznych.

Kompleksy przemysłowe i zakłady chemiczne:Prowadzenie energii wtórnej wzdłuż zewnętrznych rowów kablowych i kanałów podziemnych narażonych na duże obciążenia maszyn.

Podsieci komercyjne i mieszkalne:Podłączenie głównych podstacji transformatorowych do poszczególnych rozdzielnic budynkowych w rozwijających się zabudowach podmiejskich.

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Międzynarodowe zamówienia na infrastrukturę dopuszczają zerową tolerancję dla pustych przestrzeni izolacyjnych lub szczelin pancerza. Każda partia produkcyjna musi być zgodna z autorytatywnymi normami międzynarodowymi, w tym IEC 60502-1 i BS 5467.

Na Kabel Taitonga, wspieramy realizację Twojego projektu poprzez w 100% dostosowany do potrzeb klienta model produkcji. Nie wysyłamy gotowych, starzejących się przedmiotów z wyprzedaży magazynowej. Zamiast tego produkujemy na zamówienie każdą partię opancerzonych aluminiowych kabli zasilających, aby dopasować je bezpośrednio do dokładnego przedmiaru robót (BOQ) danego projektu — kalibrując przekroje przewodów (16 mm2 do 500 mm2), kombinacje wielożyłowe (3-żyłowe, 4-żyłowe, 3+1, 4+1, 3+2), grubość pancerza i specjalistyczne materiały płaszcza zewnętrznego w celu spełnienia wymagań lokalnych sieci krajowych.

Skontaktuj się z naszym działem inżynierii dystrybucji energii już dziśaby ubiegać się o autoryzowane certyfikaty testów typu, niestandardowe plany wymiarowe lub otrzymać ekspresową, bezpośrednią wycenę kosztów w ramach nadchodzącego przetargu na sieć!
