Dlaczego kable zasilające niskiego napięcia 1 kV są niezbędne w sieciach

Streszczenie: W sieciach dystrybucji energii wtórnej, kompleksach handlowych i lokalnych strefach przemysłowych linie niskiego napięcia stanowią ostatnie, najbardziej krytyczne połączenie z użytkownikami końcowymi.Kable elektroenergetyczne niskiego napięcia o napięciu znamionowym 1 kV i niższym służą jako główne przewody dla tych sieci. W tym artykule omówiono wewnętrzną mechanikę wielordzeniową, zalety materiałowe i architekturę bezpieczeństwa standardowych opancerzonych kabli aluminiowych 0,6/1 kV, pomagając kierownikom projektów zmaksymalizować wydajność sieci energetycznej.

Spis treści

Wstęp

Inżynieria konstrukcyjna 5-żyłowych kabli zasilających 0,6/1 kV

Strategiczna korzyść kosztowa aluminium w dystrybucji niskiego napięcia

Konieczność systemów 5-rdzeniowych w nowoczesnych przetargach energetycznych

Zgodność bezpośrednio z fabryką i pozyskiwanie projektów

Wstęp

Przejście z podstacji średniego napięcia do lokalnych sieci konsumenckich wymaga niezwykle stabilnych kabli dystrybucji wtórnej. Obwody te, pracując przy napięciu 1 kV i niższym, muszą w sposób ciągły radzić sobie ze zmiennymi profilami obciążenia, asymetrią jednofazową i zewnętrznymi fizycznymi zakłóceniami uziemienia. Aby sprostać tym wymaganiom bez zwiększania budżetów budynków komunalnych, konsultanci elektryczni w dużym stopniu polegają na kablach z opancerzonego aluminium.

Zaprojektowane precyzyjnie z myślą o długoterminowej stabilności,Kabel Taitonga produkuje najwyższej klasy kable elektroenergetyczne niskiego napięcia 0,6/1kV. Wykorzystując specjalistyczne technologie zagęszczania i skręcania wielordzeniowego, nasze linie oferują idealne połączenie odporności mechanicznej i niezawodności elektrycznej na potrzeby globalnego rozwoju użyteczności publicznej.

Inżynieria konstrukcyjna 5-żyłowych kabli zasilających 0,6/1 kV

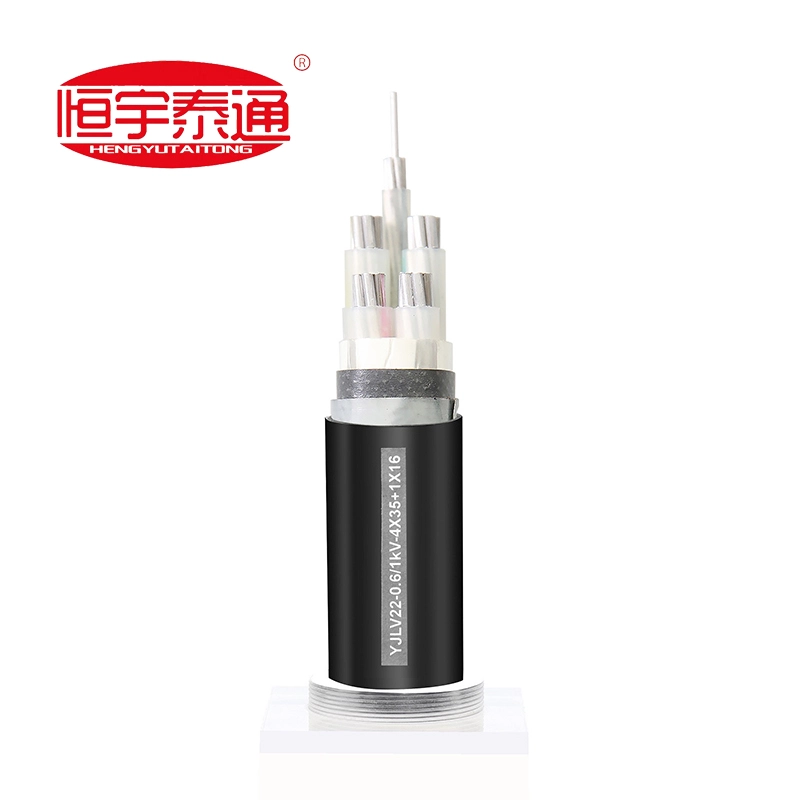

Patrząc na standardowe konfiguracje, takie jak YJLV22-0,6/1kV, przekrój kabla ukazuje zaawansowany wielowarstwowy system ochronny przeznaczony do bezpośredniego zakopywania w ziemi lub instalacji w kanałach:

Kompaktowe przewody aluminiowe:Ukształtowane i skręcone z aluminium o wysokiej czystości, aby zmaksymalizować przekroje elektryczne, jednocześnie eliminując szczeliny powietrzne w rdzeniu.

Izolacja z polietylenu usieciowanego (XLPE):Zapewnia wysoką izolację dielektryczną i umożliwia bezpieczną pracę przewodów rdzeniowych w ciągłych temperaturach do 90°C.

Wewnętrzna pościel i wypełniacze:Niehigroskopijne materiały polipropylenowe, które utrzymują wielordzeniową strukturę idealnie okrągłą i zrównoważoną strukturalnie.

Pancerz z podwójnej stalowej taśmy (DSTA):Nakładające się na siebie taśmy metalowe owinięte ciasno pod płaszczem zewnętrznym, zapewniają dużą odporność na podziemne obciążenia zgniatające i uderzenia koparki.

Wytrzymała kurtka zewnętrzna z PVC:Zapewnia zaawansowaną warstwę śledzącą środowisko, odporną na kwasy glebowe, przenikanie wilgoci i zużycie ścierne.

Strategiczna korzyść kosztowa aluminium w dystrybucji niskiego napięcia

W przypadku rozległych regionalnych sieci wtórnych wykorzystanie rdzeni miedzianych może spowodować gwałtowny wzrost budżetów na zamówienia. Nowoczesne systemy niskiego napięcia wybierają zagęszczone przewody aluminiowe z dwóch decydujących powodów:

1. Dramatyczne oszczędności budżetowe:Zakup rdzeni aluminiowych z natury zmniejsza wydatki materiałowe nawet o 40% w porównaniu z alternatywnymi rozwiązaniami z miedzi, które charakteryzują się dużą zmiennością, umożliwiając wykonawcom zwiększanie zasięgu sieci w ramach ściśle określonych limitów finansowych.

2. Uproszczona obsługa na miejscu:Lekka natura rdzeni aluminiowych sprawia, że ​​te wielożyłowe kable są łatwiejsze do przeciągnięcia przez kręte podziemne przewody lub układania w głębokich rowach, minimalizując zmęczenie załogi i godziny instalacji.

Konieczność systemów 5-rdzeniowych w nowoczesnych przetargach energetycznych

Często wymagają tego międzynarodowe przepisy budowlane i specyfikacje sieci energetycznejArchitektury kabli 5-żyłowych(np. 3 fazy + 1 rdzeń neutralny + 1 dedykowany rdzeń uziemiający) w porównaniu ze starszymi konstrukcjami 4-rdzeniowymi:

Doskonała obsługa harmonicznych:Nowoczesne strefy komercyjne są obciążone nieliniowymi obciążeniami, które wypychają prądy o wysokich harmonicznych z powrotem przez linię neutralną. Nasze dedykowane konfiguracje rdzenia neutralnego zapobiegają przeciążeniom termicznym.

Bezbłędne uziemienie awaryjne:Zintegrowany, oddzielny rdzeń uziemiający (PE) zapewnia natychmiastową ścieżkę do ziemi o niskiej impedancji. Zapewnia to natychmiastowe zadziałanie wyłączników automatycznych w przypadku zwarcia, chroniąc sprzęt i personel znajdujący się za urządzeniem przed niebezpiecznymi napięciami dotykowymi.

Zgodność bezpośrednio z fabryką i pozyskiwanie projektów

Projekty rozbudowy wtórnej sieci energetycznej pozostawiają zerowy margines na błędy instalacyjne lub wady produkcyjne. Infrastruktura niskiego napięcia wymaga dokładnego dostosowania technicznegoIEC 60502-1międzynarodowe standardowe protokoły.

Na Kabel Taitonga, egzekwujemy rygorystyczny, w 100% dostosowany do potrzeb producenta model produkcji. Nie usuwamy starzejących się, ogólnych zapasów magazynowych. Zamiast tego każda partia kabli dystrybucyjnych niskiego napięcia jest wytłaczana na zamówienie, aby pasowała do dokładnego przedmiaru robót (BOQ) projektu, zapewniając określone przekroje poprzeczne (np. 4✖35 + 1✖16 mm2), specjalne kolory osłony i precyzyjną zgodność z lokalnymi przepisami elektrycznymi.

Skontaktuj się z naszym działem inżynierii niskiego napięcia już dziśaby zabezpieczyć autoryzowane katalogi testów typu, plany projektów przekrojowych lub otrzymać ekspresową, gotową do zawarcia umowy matrycę cen fabrycznych dla nadchodzącego przetargu na projekt!
