Dlaczego ekranowane kable sterujące zapobiegają szumom EMI

Streszczenie:W zautomatyzowanych zakładach produkcyjnych, elektrowniach i złożonych zakładach przetwórczych linie sterujące biegną wzdłuż ciężkich linii energetycznych, tworząc intensywne pola elektromagnetyczne.Ekranowane kable przeciwzakłóceniowe sterującesłużą jako niezawodny układ nerwowy tych operacji. W tym artykule omówiono wielowarstwową architekturę materiałową, mechanikę tłumienia zakłóceń elektromagnetycznych (EMI) oraz zalety ekranowania, które sprawiają, że wysokiej jakości kable sterujące mają kluczowe znaczenie dla nowoczesnej automatyki przemysłowej.

Spis treści

Wstęp

Anatomia strukturalna ekranowanych kabli przeciwzakłóceniowych

Dlaczego plecione ekranowanie jest niezbędne w przypadku hałasu przemysłowego

Krytyczne scenariusze zastosowań w inżynierii zautomatyzowanej

Zgodność bezpośrednio z fabryką i zamówienia niestandardowe

Wstęp

W miarę jak zakłady przemysłowe integrują inteligentniejsze, zautomatyzowane systemy, gęstość sprzętu elektronicznego wzrasta wykładniczo. To środowisko o dużej gęstości generuje ogromne ilości zakłóceń elektromagnetycznych (EMI) i zakłóceń o częstotliwości radiowej (RFI). Bez odpowiedniego ekranowania sygnały sterujące niskiego napięcia wysyłane do programowalnych sterowników logicznych (PLC), czujników i elementów wykonawczych mogą łatwo ulec uszkodzeniu, co prowadzi do fałszywych odczytów maszyny, błędów systemu lub niebezpiecznych wyłączeń awaryjnych.

Aby zabezpieczyć krytyczne sygnały automatyczne,Kabel Taitongaprodukuje wytrzymałe, ekranowane kable sterownicze przeciwzakłóceniowe. Łącząc bardzo elastyczne przewodniki z gęstym metalowym ekranowaniem, te linie sterujące zapewniają bezbłędne dostarczanie sygnału w silnie zakłóconych strefach przemysłowych na całym świecie.

Anatomia strukturalna ekranowanych kabli przeciwzakłóceniowych

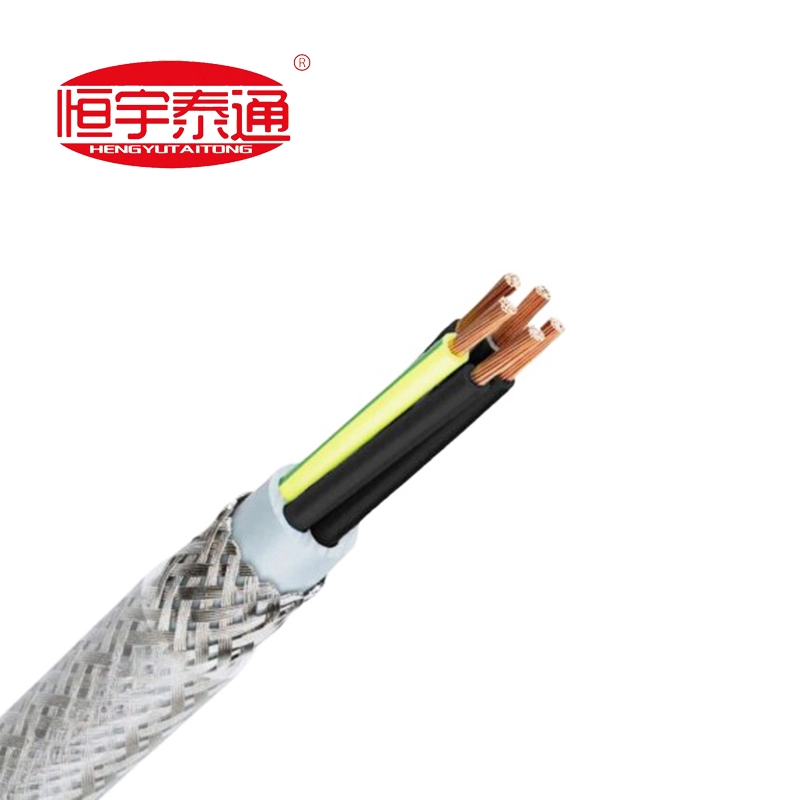

Wewnętrzna konfiguracja standardowego kabla sterującego jest projektowana warstwa po warstwie w celu oddzielenia szumu zewnętrznego od wewnętrznych przewodów miedzianych:

Przewodniki miedziane o wysokiej czystości: Składa się z wielożyłowych, drobno skręconych, gładkich drutów miedzianych, zapewniających maksymalną przewodność elektryczną i doskonałą elastyczność w celu ciasnego prowadzenia wewnątrz paneli sterowania.

Izolacja oznaczona kolorami: Wysokiej jakości mieszanka izolacyjna z PVC lub XLPE z wyraźnym kodowaniem kolorami (w tym standardowy zielono-żółty przewód uziemiający) dla łatwej identyfikacji zacisków i bezpieczeństwa podczas instalacji.

Wewnętrzna warstwa pościeli / osłony: Gładka owijka polimerowa lub wytłaczana warstwa, która ściśle łączy skręcone rdzenie ze sobą i tworzy poduszkę ochronną dla leżącej nad nimi osłony.

Pleciona metaliczna osłona o wysokim pokryciu: Gęsty, krzyżowo tkany oplot z drutu miedzianego lub stalowego ocynowanego, który otacza wewnętrzne rdzenie, działając jako nieprzenikniona bariera elektromagnetyczna.

Kurtka zewnętrzna trudnopalna: Wytrzymała osłona z PVC odporna na rozpryski oleju, wilgoć, ścieranie i rozprzestrzenianie się płomieni w otwartych korytkach kablowych.

Dlaczego plecione ekranowanie jest niezbędne w przypadku hałasu przemysłowego

Podczas gdy nieekranowane przewody sterujące dobrze sprawdzają się w podstawowych pętlach elektrycznych, zautomatyzowane koncentratory przemysłowe wymagają ekranów z oplotem o dużym zasięgu z trzech kluczowych powodów:

1. Kompleksowa absorpcja EMI i RFI: Metalowy oplot działa jak klatka Faradaya. Przechwytuje wypromieniowane fale elektromagnetyczne z otaczających je dużych silników, transformatorów i kabli zasilających wysokiego napięcia, bezpiecznie kierując prądy błądzące do ziemi, zanim zakłócią one sygnały wewnętrznego rdzenia.

2. Doskonała elastyczna wytrzymałość: W przeciwieństwie do statycznych ekranów z folii aluminiowej, które mogą łatwo rozerwać się lub pęknąć podczas wielokrotnego zginania w dynamicznych maszynach, tkany metalowy oplot zachowuje 100% integralności strukturalnej ekranu nawet przy ciągłym mechanicznym zginaniu i skręcaniu.

3. Zapobieganie przesłuchom: W wielożyłowych przewodach sterujących prądy o wysokiej częstotliwości w jednym przewodzie mogą przedostawać się do sąsiednich obwodów. Precyzyjny oplot izoluje poszczególne grupy kabli, zapewniając czyste, niezależne strumienie danych.

Krytyczne scenariusze zastosowań w inżynierii zautomatyzowanej

Ze względu na niezawodność przeciwzakłóceniową, ekranowane kable sterujące są szeroko stosowane w przetargach na infrastrukturę precyzyjną:

Zautomatyzowane linie montażowe i robotyki: Łączenie centralnych pulpitów sterujących PLC ze zautomatyzowanymi ramionami robotów i przenośnikami montażowymi wymagającymi nieprzerwanych pętli poleceń.

Panele sterowania i przekaźników podstacji: Łączenie przyrządów pomiarowych, przekaźników ochronnych i elementów sterujących rozdzielnic w środowiskach zasilania wysokim napięciem.

Rafinerie petrochemiczne i przetwórcze: Przesyłanie delikatnych odczytów czujników temperatury, ciśnienia i przepływomierza za pośrednictwem długich kabli wewnętrznych i zewnętrznych.

Zarządzanie HVAC i budynkami: Prowadzenie bezpiecznych, cichych pętli sterowania przez komercyjne wieżowce w celu zarządzania zautomatyzowaną wentylacją, windami i architekturą bezpieczeństwa.

Zgodność bezpośrednio z fabryką i zamówienia niestandardowe

Precyzyjne oprzyrządowanie pozwala na zerowy margines na brak równowagi impedancji lub przerwy w ekranowaniu. Umowy dotyczące zamówień przemysłowych wymagają ścisłej zgodności z rygorystycznymi normami jakości, takimi jak IEC 60227 lub regionalne normy przemysłowe.

Na Kabel Taitonga, odrzucamy sztywne, produkowane masowo systemy rozliczania zapasów na rzecz modelu produkcji w 100% dostosowanego do potrzeb fabryki. Rozumiemy, że każda konfiguracja automatyki wymaga unikalnej liczby rdzeni, określonych rozwiązań uziemiających i specjalistycznych właściwości izolacyjnych. Każdą partię kabli sterujących produkujemy na zamówienie bezpośrednio według przedmiarów robót (BOQ) konkretnego projektu — kalibrując dobór rdzenia, współczynniki pokrycia ekranowania i skład płaszcza, aby dokładnie dopasować je do konkretnego środowiska elektrycznego.

Skontaktuj się z naszym zespołem inżynierów oprzyrządowania już dziśaby poprosić o zweryfikowane rysunki techniczne, niestandardowe układy rdzeni lub otrzymać ekspresową, bezpośrednio fabryczną wycenę dla nadchodzącego przetargu na projekt!
