Dlaczego miedziane kable zasilające średniego napięcia zapewniają niezawodność sieci

Streszczenie: W miarę rozwoju nowoczesnego przemysłu ciężkiego i infrastruktury miejskiej sieci średniego napięcia wymagają niespotykanej dotąd stabilności transmisji.Kable elektroenergetyczne średniego napięcia o napięciu od 6/10 kV do 26/35 kVsłużą jako istotne arterie dystrybucji energii elektrycznej o dużym obciążeniu. W tym artykule przeanalizowano krytyczne warstwy strukturalne, zalety inżynieryjne i rygorystyczne standardy testowania kabli miedzianych średniego napięcia, pomagając menedżerom ds. zakupów infrastruktury w kierunku długoterminowego bezpieczeństwa sieci.

Spis treści

1. Wprowadzenie

2. Warstwy konstrukcyjne kabli SN 6/10 kV do 26/35 kV

3. Dlaczego przewodniki miedziane wyróżniają się w systemach średniego napięcia

4.Eliminowanie zagrożeń podziemnych: osłona i zbroja

5. Zgodność techniczna i dostosowanie fabryczne

Wstęp

Praca sieci elektroenergetycznych w zakresie średniego napięcia od 6 kV do 35 kV powoduje znaczne naprężenia elektryczne, których nie są w stanie wytrzymać standardowe linie niskiego napięcia. Przy tak wysokich potencjałach każda nieregularność strukturalna może prowadzić do katastrofalnych wyładowań niezupełnych. Aby zagwarantować nieprzerwaną ciągłość podstacji miejskich i ogromnych stref produkcyjnych, inżynierowie-konsultanci stale określają wytrzymałe rozwiązania średniego napięcia z rdzeniem miedzianym.

Jako uznany na arenie międzynarodowej producent,Kabel Taitongawykorzystuje zaawansowane linie produkcyjne do wulkanizacji sieci trakcyjnej, aby dostarczać kable elektroenergetyczne od 6/10 kV do 26/35 kV, które przekraczają globalne marginesy bezpieczeństwa sieci, zapewniając wysokowydajne opcje dystrybucji na potrzeby przetargów przemysłu ciężkiego.

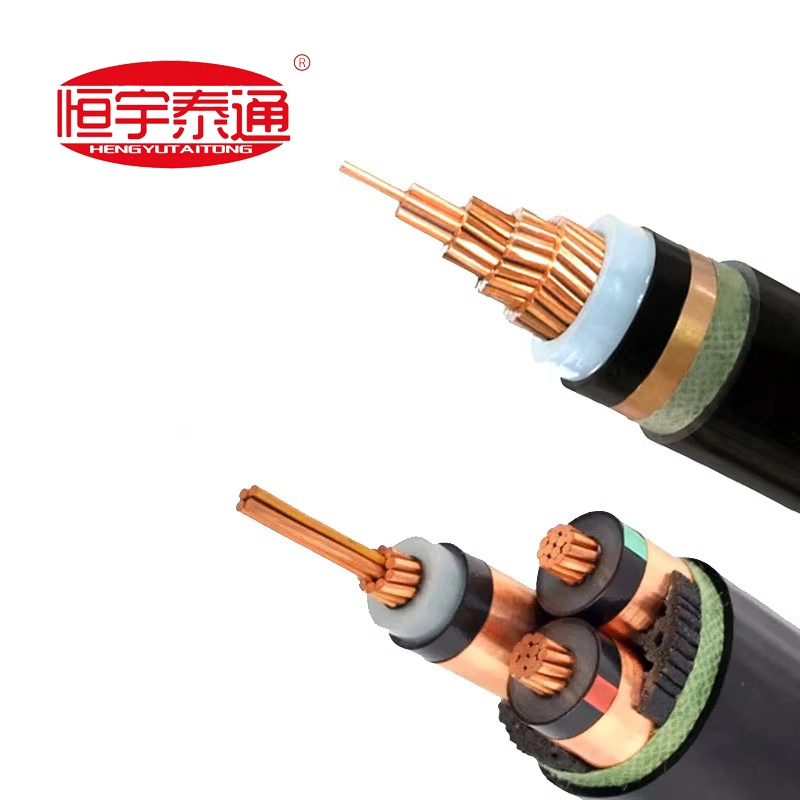

Warstwy konstrukcyjne kabli SN 6/10 kV do 26/35 kV

W przeciwieństwie do okablowania niskiego napięcia, kable średniego napięcia wymagają zaawansowanej, potrójnie wytłaczanej warstwy, aby ujednolicić intensywne wewnętrzne pole elektryczne. Inżynieria konstrukcyjna obejmuje kilka precyzyjnie wykonanych stref:

Dyrygent: Wysokiej czystości okrągła, zagęszczona linka miedziana (klasa 2) zapewniająca maksymalną przewodność i minimalną średnicę.

Wewnętrzna osłona półprzewodnikowa: Gładka warstwa półprzewodząca wytłaczana bezpośrednio na przewodniku w celu wyeliminowania koncentracji naprężeń elektrycznych.

Izolacja XLPE: Wyjątkowo czysty usieciowany polietylen, wytrzymujący wysokie napięcie w pracy ciągłej w temperaturze do 90°C.

Zewnętrzna osłona izolacyjna: Zdejmowana lub związana warstwa półprzewodząca, która ujednolica promieniowe pola elektryczne.

Metaliczna warstwa ekranująca: Spiralnie owinięte taśmy miedziane o wysokiej przewodności lub druty miedziane przeznaczone do bezpiecznego przenoszenia pojemnościowych prądów ładowania i prądów zwarciowych do ziemi.

Zewnętrzna osłona ochronna: Wytrzymała, odporna na warunki atmosferyczne powłoka z PVC lub PE o dużej gęstości, zaprojektowana w celu izolowania metalowej osłony od wilgoci z podłoża.

Dlaczego przewodniki miedziane wyróżniają się w systemach średniego napięcia

Podczas gdy aluminium dominuje w lokalnych liniach elektroenergetycznych niskiego napięcia ze względu na niskie koszty początkowe, miedź o wysokiej czystości jest niekwestionowanym standardem w krytycznej dystrybucji średniego napięcia od 6 kV do 35 kV z kilku kluczowych powodów:

1. Doskonała obciążalność prądowa: Miedź oferuje znacznie niższy opór elektryczny niż aluminium, co pozwala jedno- lub trzyrdzeniowym konfiguracjom na przesyłanie ogromnych bloków mocy przez ciaśniejsze podziemne zespoły kanałów.

2. Zminimalizowany spadek napięcia: Niezbędne w przypadku dłuższych serii przemysłowych, rdzenie miedziane radykalnie zmniejszają straty ciepła w transmisji linii na dłuższych obszarach regionalnych.

3. Wysoka wytrzymałość mechaniczna na rozciąganie: Miedź wytrzymuje ekstremalne naprężenia rozciągające podczas prowadzenia skomplikowanych rowów lub instalacji głębokich wierceń kierunkowych, eliminując ryzyko rozciągania rdzenia.

Eliminowanie zagrożeń podziemnych: osłona i zbroja

Najczęstszym zagrożeniem dla zakopanych obwodów średniego napięcia jest zadrzewienie wodne — zjawisko polegające na tym, że mikropustki w taniej izolacji w połączeniu z wilgocią powoli z biegiem czasu niszczą kabel.

Kabel Taitongaeliminuje to ryzyko poprzez wykorzystanie ultraczystych materiałów złożonych i najnowocześniejszej technologii sieciowania metodą potrójnego współwytłaczania. Nakładająca się na siebie taśma miedziana w połączeniu z opcjonalnym pancerzem z drutu stalowego (SWA) lub podwójną zbroją z taśmy stalowej (DSTA) tworzy podwójną barierę. Bariera ta całkowicie odpycha ciśnienie skał podziemnych, przenikanie wilgoci i degradację przez gryzonie, wydłużając oczekiwaną żywotność ponad 30 lat.

Zgodność techniczna i dostosowywanie fabryczne

Globalne przetargi na infrastrukturę nie pozostawiają miejsca na kompromisy. Systemy średniego napięcia wymagają bezbłędnego wykonania projektu, potwierdzonego sztywnymi certyfikatami badań typu.

Na Kabel Taitonga, nie prowadzimy ogólnej izby rozliczeniowej dotyczącej zapasów masowych. Działając w oparciu o w 100% dostosowany do potrzeb producenta model produkcyjny, każda partia jedno- i trzyżyłowych kabli średniego napięcia jest projektowana bezpośrednio pod kątem przedmiarów robót (BOQ), wymagań systemu śledzenia i lokalnych specyfikacji środowiskowych.

Już dziś skontaktuj się z naszym działem technicznym średniego napięciaaby uzyskać dostęp do fabrycznych katalogów technicznych, arkuszy projektów przekrojowych lub otrzymać szybki, gotowy do zawarcia umowy kosztorys w ramach przetargu na regionalną infrastrukturę sieciową!
