Dlaczego kable ognioodporne 0,6/1 kV zabezpieczają sieci

Streszczenie:W przypadku nowoczesnych placów handlowych, dużych projektów mieszkaniowych i ośrodków produkcyjnych ognioodporne poprowadzenie instalacji elektrycznej nie podlega negocjacjom.Kable o właściwościach ognioodpornychsłużą jako krytyczne linie dystrybucyjne, które utrzymują działanie podstawowych maszyn podczas lokalnych zagrożeń pożarowych. W tym artykule omówiono wewnętrzne warstwy materiałów, standardy integralności obwodów i zalety pancerza strukturalnego standardowego kabla zasilającego 0,6/1 kV NH-VV22, dostarczając jasnych informacji międzynarodowym menedżerom ds. zakupów.

Spis treści

Wstęp

Strukturalne układanie warstw kabli ognioodpornych 0,6/1 kV NH-VV22

Utrzymanie integralności obwodu: jak kable NH radzą sobie z ciepłem

Podwójna ochrona mechaniczna pancerza z taśmy stalowej

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Wstęp

Kiedy w zatłoczonym budynku komercyjnym lub obiekcie przemysłowym o dużej gęstości wystąpi niespodziewany pożar, utrzymanie ciągłego przepływu awaryjnej energii elektrycznej jest kwestią życia i bezpieczeństwa. Jeśli główne kable zasilające natychmiast ulegną awarii w wyniku szoku termicznego, sprzęt gaśniczy, windy ratownicze i krytyczne sieci oświetleniowe przestaną działać. Standardowe przewody zasilające nie są w stanie wytrzymać bezpośredniego wystawienia na działanie płomienia, dlatego też globalne specyfikacje techniczne wymagają specjalistycznych, ognioodpornych kabli 0,6/1 kV do stosowania w krytycznych wtórnych pętlach dystrybucyjnych.

Aby wspierać infrastrukturę o wysokim poziomie bezpieczeństwa na całym świecie,Kabel Taitongaprodukuje wysokowydajne, ognioodporne, pancerne kable elektroenergetyczne. Nasze produkty, zbudowane tak, aby przetrwać intensywne zjawiska termiczne w konstrukcji, zapewniają wyjątkowe marginesy bezpieczeństwa i długoterminowe bezpieczeństwo operacyjne sieci.

Strukturalne układanie warstw kabli ognioodpornych 0,6/1 kV NH-VV22

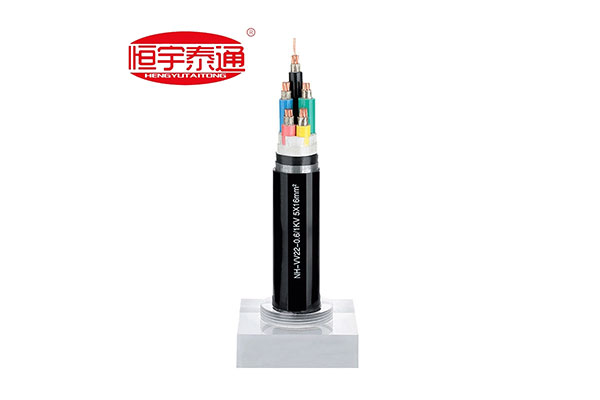

Badanie standardowych konfiguracji, takich jak kabel NH-VV22-0,6/1KV 5 x 16 mm2, ujawnia wytrzymały, wielowarstwowy projekt obronny zaprojektowany z myślą o niezawodnym działaniu:

Przewodniki miedziane o wysokiej czystości:Skrętka z czystej miedzi przeznaczonej do zastosowań elektrycznych, aby zagwarantować bardzo stabilną przewodność i zoptymalizowany przepływ energii w codziennych operacjach przy pełnym obciążeniu.

Ognioodporna bariera z taśmy mikowej:Owinięty bezpośrednio wokół każdego pojedynczego przewodu miedzianego. Mika działa jak nieorganiczna osłona termiczna, która nie topi się i pozostaje wysoce izolująca nawet w obliczu ekstremalnego ciepła do 1000°C.

Warstwa izolacji premium:Wysoko dielektryczny materiał PVC owinięty starannie wokół każdego rdzenia w celu oddzielenia faz elektrycznych podczas standardowych codziennych operacji.

Pancerz z podwójnej stalowej taśmy (DSTA):Zachodzące na siebie, spiralne stalowe taśmy owinięte ciasno wokół wewnętrznej matrycy rdzenia, zapewniają wysoką odporność na zgniatanie w przypadku dużych nacisków podłoża i fizycznych uderzeń łopatą.

Ognioodporna kurtka zewnętrzna:Wytrzymała osłona z PVC odporna na śledzenie, rozpryski oleju, chemiczne kwasy glebowe i wnikanie wilgoci.

Utrzymanie integralności obwodu: jak kable NH radzą sobie z ciepłem

Dlaczego menedżerowie ds. zakupów mediów na całym świecie wybierają ognioodporne kable serii NH zamiast standardowych przewodów elektrycznych?

1. Prawdziwa odporność ogniowa (integralność obwodu):W przeciwieństwie do zwykłych kabli ognioodpornych, które jedynie powstrzymują rozprzestrzenianie się ognia, ale topią się wewnętrznie, kable ognioodporne (NH) utrzymują aktywny przepływ prądu. Nasze rdzenie ekranowane miką zostały zaprojektowane tak, aby bezpiecznie pracować przy pełnym natężeniu prądu przez 90 do 180 minut bezpośrednio w strefach intensywnego pożaru.

2. Zrównoważona konfiguracja 5-rdzeniowa:Konstrukcja 5 x 16 mm2 obejmuje trzy niezależne

linie fazowe wraz z oddzielnymi dedykowanymi przewodami neutralnymi i uziemiającymi (PE). Architektura ta równoważy prądy fazowe i zapewnia natychmiastową ścieżkę uziemiającą, zapobiegając uszkodzeniu sprzętu znajdującego się dalej od niebezpiecznych prądów zwarciowych.

Podwójna ochrona mechaniczna pancerza z taśmy stalowej

Oprócz oporu termicznego, podziemne kable dystrybucyjne wtórne są narażone na ciągłe zagrożenia fizyczne podczas instalacji i zakopywania. Zintegrowany pancerz z podwójnej taśmy stalowej (konstrukcja VV22/YJV22) eliminuje potrzebę stosowania drogich rur zewnętrznych:

Doskonała odporność na zgniatanie:Nakładająca się na siebie konstrukcja z taśmy stalowej przeciwdziała pionowemu naporowi skał i ruchowi ciężkiego sprzętu w rowach do bezpośredniego zakopywania.

Ochrona przed gryzoniami i szkodnikami:Podziemne susły i termity mogą łatwo przegryźć miękkie plastikowe powłoki, powodując zwarcia. Wytrzymała metalowa powłoka całkowicie blokuje uszkodzenia biologiczne, wydłużając żywotność siatki do ponad 30 lat.

Bezpośrednia personalizacja i bezpieczeństwo zaopatrzenia w fabryce

Infrastruktura publiczna o wysokim poziomie bezpieczeństwa wymaga rygorystycznej, bezkompromisowej jakości materiałów. Każda partia ognioodpornych linii dystrybucyjnych musi być w pełni zgodna z autorytatywnymi ramami testowania typu, takimi jak IEC 60331, dotyczącymi integralności obwodu.

Na Kabel Taitonga, wspieramy harmonogramy Twojego projektu poprzez w 100% dostosowany do potrzeb model produkcji dostosowany do potrzeb fabryki. Nie sprzedajemy gotowych, starzejących się produktów z magazynów. Zamiast tego produkujemy na zamówienie każde zamówienie ognioodpornych kabli, aby bezpośrednio dopasować je do specyfikacji konkretnego projektu (BOQ), dostosowując dokładne kombinacje wielożyłowe, stopnie przekroju poprzecznego (np. 5 x 16 mm2) i parametry cieplne, aby spełnić lokalne krajowe kryteria użyteczności.

Skontaktuj się z naszym ognioodpornym zespołem dystrybucji energii już dziśaby ubiegać się o autoryzowane katalogi produktów, niestandardowe projekty konstrukcyjne lub otrzymać szybką, bezpośrednią wycenę kosztów dla nadchodzącego przetargu na rozwój infrastruktury!
