Niskonapięciowe wielożyłowe kable miedziane w izolacji PVC, w opancerzonej osłonie SWA z PVC

Niskonapięciowe wielożyłowe kable miedziane w izolacji PVC, w opancerzonej osłonie SWA z PVC, zapewniają stabilną transmisję mocy przy niskim spadku napięcia i niskim zużyciu energii. Izolacja PVC zapewnia doskonałe właściwości dielektryczne, aby zapobiec upływowi prądu, podczas gdy zewnętrzna powłoka PVC zapewnia dużą odporność na wilgoć, kwasy, zasady i ścieranie mechaniczne. Wbudowany pancerz z drutu stalowego (SWA) zapewnia doskonałą wytrzymałość na rozciąganie, dzięki czemu kabel nadaje się do bezpośredniego zakopywania pod ziemią. Żyły miedziane jednożyłowe lub linkowe o wysokiej przewodności gwarantują stabilne zasilanie i długą żywotność instalacji przemysłowych i projektów budowlanych.

Jako niezawodny producent, Taitong Cable oferuje niestandardowe specyfikacje środków zmniejszających palność, wspierając zamówienia masowe, aby sprostać wymaganiom globalnych wykonawców EPC i różnych projektów inżynieryjnych.

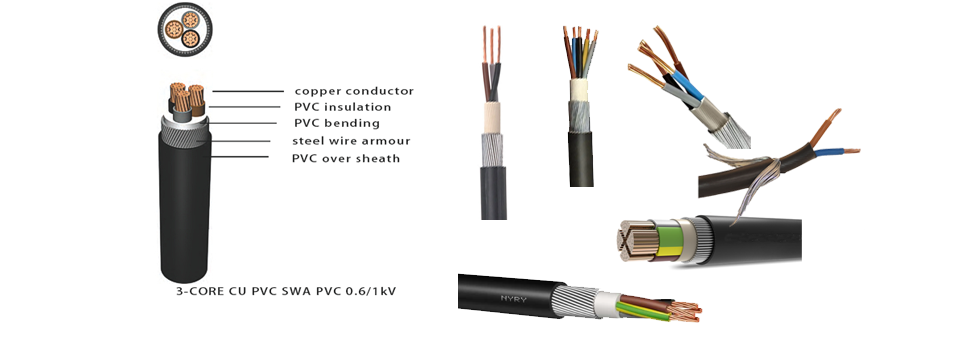

Standardowy kabel IEC lub niestandardowy kabel CU/PVC/SWA/PVC. 0,6/1kV

Notatka:

Zgodnie z normą IEC 60502-1 w przypadku kabli wielożyłowych SWA obowiązkowa jest wewnętrzna powłoka (pościel) z wytłaczanego PVC na zmontowanych żyłach.

Poliestrowa taśma wiążąca na rdzeniach nie jest obowiązkowym wymaganiem tej normy, chyba że kupujący określi to osobno.

Zastosowania niskonapięciowych wielożyłowych miedzianych kabli z izolacją PVC SWA w opancerzonej osłonie z PVC 0,6 / 1 kV

---

Niskonapięciowe wielożyłowe miedziane kable zasilające SWA (opancerzone drutem stalowym) z miedzi (zazwyczaj o napięciu znamionowym 600/1000 V) to wytrzymałe linie elektryczne zbudowane do stacjonarnej dystrybucji energii wewnątrz, na zewnątrz i pod ziemią, zapewniające odporność na zgniatanie mechaniczne i obciążenia środowiskowe, idealne dla obiektów przemysłowych, budynków komercyjnych i podziemnych sieci energetycznych.

Główne zastosowania wielordzeniowych kabli LV opancerzonych PVC w izolacji/zginaniu/osłonie

---

1, Pochówki podziemne: Umieszczane bezpośrednio w rowach lub kanałach podziemnych, bez dodatkowych przewodów ochronnych.

2, Zakłady przemysłowe: Prowadzone przez ciężkie hale produkcyjne, elektrownie i rozdzielnie, gdzie istnieje ryzyko oddziaływania fizycznego.

3, Podajniki zewnętrzne: Instalowane na korytkach kablowych lub mocowane do ścian zewnętrznych, odporne na promieniowanie UV, wilgoć i ekstremalne warunki atmosferyczne.

4, Budynki komercyjne: Stosowane jako główne lub podrzędne źródła zasilania prowadzone przez piony, pomieszczenia techniczne i tunele serwisowe.

Specyficzne zastosowania kabli elektrycznych 600/1000 V CU/PVC/SWA/PVC 2/3/4/5-żyłowych

---

2-żyłowy: Przewody fazowe i neutralne do urządzeń jednofazowych z podwójną izolacją (klasa II).

3-żyłowy: przewody pod napięciem, przewód neutralny i uziemiający do standardowych uziemionych (klasa I) zasilania jednofazowego.

4-żyłowy / 5-żyłowy: Trójfazowa dystrybucja mocy z uziemieniem neutralnym i/lub ochronnym do maszyn, tablic rozdzielczych i silników.

Parametry elektryczne

---

Wielożyłowe miedziane kable elektroenergetyczne SWA 0,6/1 kV

Kolory izolacji i powłoki zewnętrznej można dostosować

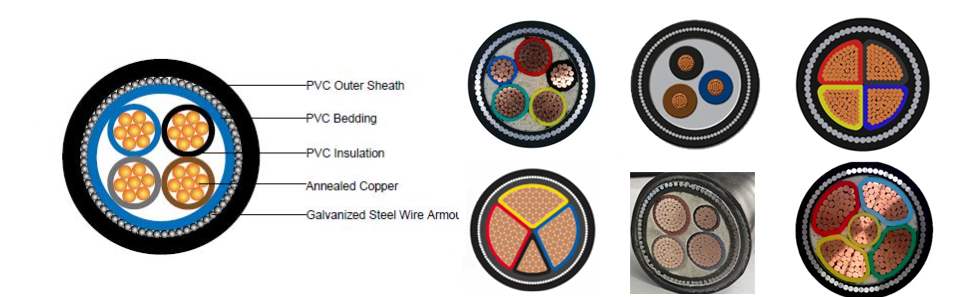

Struktura miedzianych kabli elektroenergetycznych NN 2-5 żyłowych SWA z PVC

---

· 2-rdzeniowy: 2 izolowane rdzenie miedziane (L+N)

· 3-żyłowy: 3 izolowane żyły miedziane (L+N+PE)

·  Rdzeń 3+1: 3 rdzenie równofazowe + 1 zredukowany przewód neutralny

·  Rdzeń 3+2: 3 rdzenie równofazowe + zredukowany przewód neutralny + zredukowany PE

· 4+1 rdzeń: 4 równe rdzenie (3P+N) + zredukowany PE

Zewnętrzną osłonę można dostosować na żądanie

1, osłona ST2-PVC (opcja w standardzie fabrycznym, do zastosowań wewnętrznych, rowów kablowych i zwykłych budynków)

2, osłona polietylenowa ST7-PE: przeznaczona do bezpośredniego zakopywania w dzikiej, wilgotnej glebie i na otwartej przestrzeni, charakteryzująca się wodoodpornością, odpornością na starzenie i niskie temperatury

3, niskodymowa, bezhalogenowa osłona ST8-LSZH: stosowana w zatłoczonych obiektach publicznych, takich jak tunele, metro i centra handlowe

Oznaczenia kompletnej konstrukcji

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Ulepszenie materiału izolacyjnego

Izolacja PVC-A (wersja podstawowa, długoterminowa temperatura pracy 70℃)

Izolacja z polietylenu usieciowanego XLPE (nominalna temperatura pracy 90 ℃ i wyższa obciążalność prądowa)

Możliwość dostosowania pościeli wewnętrznej

W standardowej pościeli zastosowano materiał PVC; Dostępna jest pościel PE lub LSZH dopasowana do materiału powłoki zewnętrznej.

Opcjonalna konstrukcja ekranująca z taśmy miedzianej zapewniająca odporność na zakłócenia elektromagnetyczne

Ekran z taśmy miedzianej jest umieszczony pomiędzy izolacją a podłożem i jest odpowiedni dla środowisk na terenie zakładu, w których występują zakłócenia pochodzące od przetwornic częstotliwości i przemysłowych urządzeń sterujących.

Przykład: osłona Cu/PVC/SWA/PE

Zalety zaopatrzenia się w opancerzone kable zasilające niskiego napięcia SWA od Taitong Cable

Taitong Cable, niezawodny chiński dostawca kabli oferujący bezpośrednie ceny fabryczne dla nabywców na całym świecie. Posiadamy bogate doświadczenie w obsłudze dużych projektów infrastrukturalnych, w tym budownictwa komunalnego i inżynierii transportu kolejowego.

Niskonapięciowe wielożyłowe kable miedziane z izolacją PVC SWA w opancerzonej osłonie z PVC (CU/PVC/PVC/SWA/PVC) to nasz dojrzały produkt głównego nurtu.

Naszymi klientami są wykonawcy EPC, hurtownie elektryczne, nabywcy projektów i firmy inżynieryjne zajmujące się parkami przemysłowymi, budynkami komercyjnymi i podziemnymi sieciami energetycznymi. Obsługujemy niestandardowe układy rdzeni, konfiguracje materiałów, opakowania i długości dostaw. Wszystkie kable mogą być produkowane zgodnie ze standardami IEC, BS. Nasz profesjonalny zespół techniczny zapewnia pełne wsparcie, pomagając klientom w procedurach certyfikacji na rynku lokalnym.

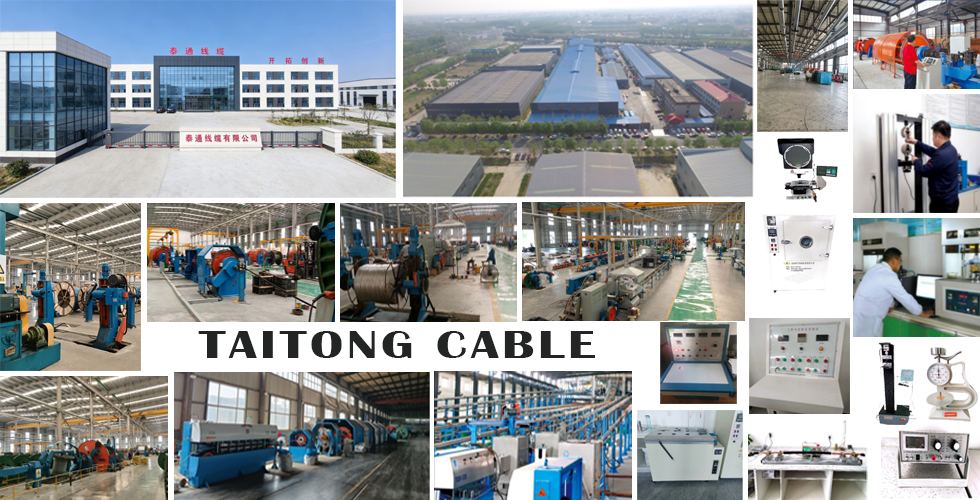

Ścisła kontrola surowców i testowanie gotowego produktu gwarantują stabilną jakość. Zapewniamy kompleksową obsługę obejmującą konsultacje techniczne przed sprzedażą, elastyczne wyceny hurtowe, śledzenie produkcji i wsparcie posprzedażne. Zapraszamy globalnych nabywców do zapytań o zamówienia masowe i długoterminowej współpracy strategicznej.
