Niskonapięciowe wielordzeniowe kable zasilające STA z miedzi pancernej, izolowane i osłonięte PVC

0,6/1 kV Niskonapięciowe wielożyłowe kable elektroenergetyczne STA opancerzone, miedziane, izolowane i osłonięte PVC (CU/PVC/STA/PVC) zgodne z normą IEC 60502-1. Zbudowany z żyły z czystej miedzi klasy 2 (przewód z litej miedzi klasy 1 jest opcjonalny dla rozmiarów mniejszych niż 6 mm² na żądanie), izolacji PVC, pancerza z podwójnej taśmy stalowej (STA) i zewnętrznej powłoki z PVC, kabel zapewnia dużą odporność na ściskanie i zewnętrzne uderzenia mechaniczne. Nadaje się do instalacji stacjonarnej, ten opancerzony kabel zasilający STA można układać w ziemi bezpośrednio zakopanej, w rowach kablowych i kanałach podziemnych w obiektach przemysłowych, budownictwie komunalnym, pomocniczym źródle zasilania w transporcie kolejowym i dystrybucji w budynkach komercyjnych. Znamionowa ciągła temperatura pracy wynosi 70 ℃, a identyfikacja rdzenia odbywa się zgodnie z zasadami kodowania kolorami IEC60445/HD-308-S2.

Taitong Cable, niezawodny dostawca kabli z Chin, posiadający 5 fabryk w Chinach, realizuje zamówienia hurtowe po cenach fabrycznych. Dostępnych jest wiele konfiguracji rdzeni. Obsługujemy niestandardowe wymagania i zapewniamy pomoc techniczną w zakresie lokalnej certyfikacji, obsługując nabywców projektów, wykonawców EPC, hurtowników i dystrybutorów elektrycznych na całym świecie.

CU/PVC/pościel PVC/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Jeśli wymagana jest zgodność z HD603S1A3, proszę wyraźnie zaznaczyć to w specyfikacji.)

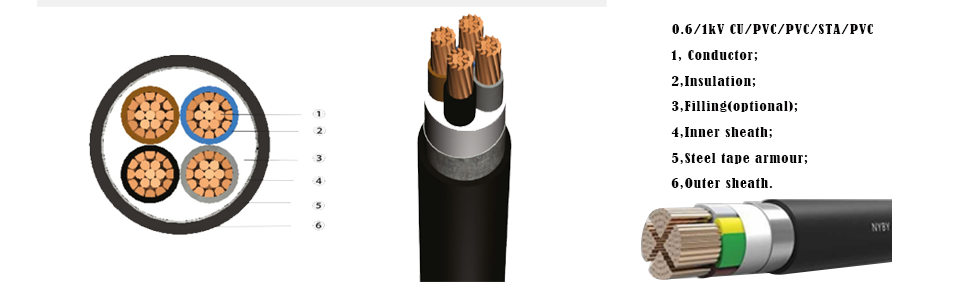

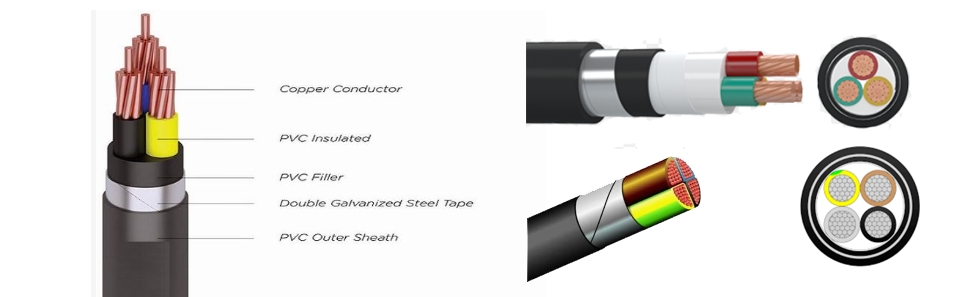

Konstrukcja (od wewnątrz do zewnątrz)

---

1, Przewód: Przewód z gładkiej, wyżarzonej miedzi klasy 2 zgodny z IEC60228 (opcjonalnie dostępny jest również przewód stały klasy 1).

2, Izolacja: Izolacja PVC-A zgodna z IEC-60502-1

3, Ułożone izolowane rdzenie z niehigroskopijnymi wypełniaczami (opcjonalnie)

4, Pościel: Wytłaczana pościel z PCV

5, Pancerz: Pancerz z podwójnej ocynkowanej taśmy stalowej (DSTA/STA)

6, Płaszcz zewnętrzny: Płaszcz zewnętrzny z wytłaczanego PCV, typ ST2

Zastosowania niskonapięciowych wielożyłowych kabli elektroenergetycznych STA opancerzonych, izolowanych i osłoniętych PVC, 0,6/1 kV

---

Ten 2-5-żyłowy, miedziany, opancerzony kabel zasilający niskiego napięcia, izolowany PCV i STA (podwójna taśma stalowa), jest przeznaczony do instalacji o stałym układzie. Dwuwarstwowy pancerz z ocynkowanej taśmy stalowej zapewnia wyjątkową odporność na zgniatanie, uderzenia i ochronę przed gryzoniami. Jest powszechnie stosowany do układania bezpośrednio w ziemi, rowów kablowych, podziemnych kanałów, tuneli i galerii rur użytkowych.

Ten opancerzony kabel PVC LV STA zapewnia zasilanie maszyn w zakładach przemysłowych, infrastruktury miejskiej, podziemnej sieci energetycznej dzielnic mieszkaniowych, pomocniczych obwodów tranzytowych, dystrybucji energii w piwnicach i przesyłu energii na zewnątrz. (Nie nadaje się do montażu pod dużym obciążeniem rozciągającym).

Kolor izolacji żyły: Identyfikacja zgodnie z HD 308 S2. Zielony/żółty dla przewodu ochronnego zgodnie z IEC 60445. (Patrz rysunek poniżej)

---

Kolory izolacji i powłoki zewnętrznej są dostępne na zamówienie

Podstawowe zalety niskonapięciowych kabli zasilających z izolacją z miedzi i PVC z podwójną taśmą stalową Opancerzone kable zasilające z PVC (600/1000 V)

---

1, Ochrona mechaniczna: Pancerz z taśmy stalowej (STA) zapobiega uszkodzeniom spowodowanym zmiażdżeniem, uderzeniami lub gryzoniami.

2, stała stabilność: wielordzeniowa konstrukcja miedziana skutecznie radzi sobie ze stabilnymi, ciągłymi obciążeniami niskiego napięcia.

3, Odporność na środowisko: Zewnętrzna powłoka z PVC jest odporna na wilgoć, warunki atmosferyczne i łagodną ekspozycję chemiczną, gdy jest używana na zewnątrz

Specyfikacje techniczne wielożyłowych kabli elektroenergetycznych STA PVC 0,6/1kV LV Cu PVC

---

Konstrukcje dostępne na zamówienie dla wielożyłowych kabli zasilających niskiego napięcia z miedzi pancernej STA, izolowanych i płaszczowych z PVC

---

Konstrukcja warstwy podstawowej:

żyła miedziana + izolacja PVC-A + pościel + zbroja z taśmy stalowej STA + płaszcz zewnętrzny

Uwaga: Pola magnetyczne wewnątrz kabli wielożyłowych przeciwdziałają sobie nawzajem, zatem nie wystąpi silne nagrzewanie prądami wirowymi, co sprawia, że ​​zbroja z taśmy stalowej STA doskonale nadaje się do układów wielordzeniowych.

Opcje płaszcza zewnętrznego (do wyboru na zamówienie)

1, osłona ST2-PVC (opcja w standardzie fabrycznym, do zastosowań wewnętrznych, rowów kablowych i zwykłych budynków)

2, osłona polietylenowa ST7-PE: przeznaczona do bezpośredniego zakopywania w dzikiej, wilgotnej glebie i na otwartej przestrzeni, charakteryzująca się wodoodpornością, odpornością na starzenie i niskie temperatury

3, niskodymowa, bezhalogenowa osłona ST8-LSZH: stosowana w zatłoczonych obiektach publicznych, takich jak tunele, metro i centra handlowe

Kompletne oznaczenia konstrukcji

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Możliwość wymiany zbroi

1, pancerz z taśmy stalowej STA (standardowy, dobrze wytrzymuje obciążenie ściskające przy zakopywaniu pod ziemią)

2, pancerz z cienkiego drutu stalowego SWA do scenariuszy wymagających zarówno odporności na ściskanie, jak i wytrzymałości na rozciąganie

3, Wytrzymały pancerz z grubego drutu stalowego do układania przy dużym obciążeniu i wysokim napięciu

4, zbroja z drutu aluminiowego AWA zapewniająca lekkość i odporność na korozję

Dostosowanie typu przewodnika

1, lity przewodnik miedziany klasy 1 do instalacji stacjonarnej

2, zagęszczony przewód miedziany klasy 2 (ogólny standard fabryczny)

3, elastyczny przewód miedziany klasy 5 do często zginanego okablowania sprzętu

4, Opcjonalny przewód aluminiowy

Ulepszenie materiału izolacyjnego

1, izolacja PVC-A (wersja podstawowa, z długoterminową temperaturą pracy 70 ℃)

2, izolacja z polietylenu usieciowanego XLPE (nominalna temperatura robocza 90 ℃ i wyższa obciążalność prądowa)

Możliwość dostosowania pościeli wewnętrznej

1, w standardowej pościeli zastosowano materiał PVC;

Dostępna jest pościel PE lub LSZH dopasowana do materiału powłoki zewnętrznej.

Opcjonalna warstwa ekranująca elektromagnetycznie

Opcjonalna osłona z taśmy miedzianej montowana pomiędzy izolacją a podłożem w celu blokowania przemysłowych zakłóceń elektromagnetycznych pochodzących z falowników i urządzeń sterujących.

Przykład: osłona Cu/PVC/STA/PE

Układy z kombinacją wielu rdzeni

Konfiguracje 2-rdzeniowe, 3-rdzeniowe, 4-rdzeniowe, 5-rdzeniowe, 3+1 rdzenie, 3+2 rdzenie, 4+1 rdzenie

Specjalnie zmodyfikowana funkcjonalna osłona zewnętrzna

Wykonana na zamówienie osłona zapewniająca ognioodporność, odporność na promieniowanie UV, olejoodporność, działanie termitów, zimno i korozję

Powody zamawiania kabli hurtowych w Taitong Cable?

---

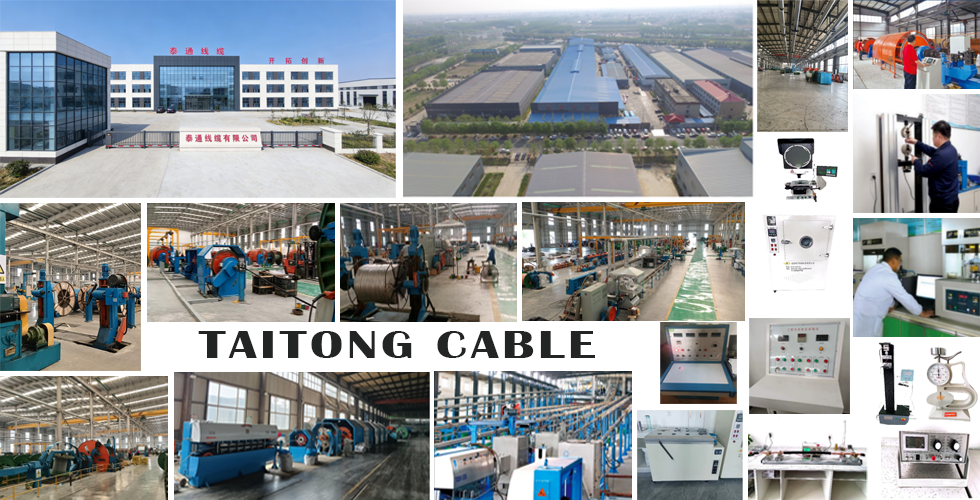

Jako duży chiński producent przewodów i kabli, Taitong Cable dostarcza kable do dobrze znanych projektów na dużą skalę i buduje długoterminowe, niezawodne partnerstwa kooperacyjne od 2002 roku. Zgromadziliśmy bogate doświadczenie w handlu międzynarodowym zorientowanym na rynki zagraniczne i usługach zamówień masowych. Wspierani przez pięć niezależnych zakładów produkcyjnych i ponad 30 oddziałów w różnych regionach, dostarczamy najwyższej jakości produkty kablowe i przemyślane kompleksowe usługi dla nabywców na całym świecie.
