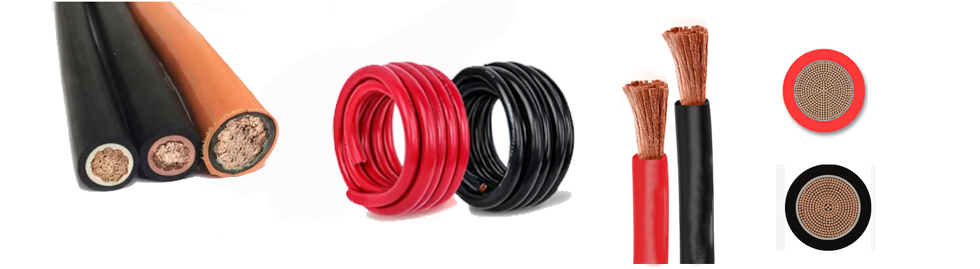

H01N2-D Elastyczny gumowy kabel spawalniczy EN 50525

Ultraelastyczny kabel spawalniczy H01N2-D to specjalny przemysłowy kabel gumowy w systemie EN 50525 HAR, używany wyłącznie do podłączenia spawarki elektrycznej. Taitong Cable jest profesjonalnym chińskim producentem i hurtowym dostawcą najwyższej jakości kabli spawalniczych H01N2-D w Chinach. Dzięki zastosowaniu bardzo cienkich, elastycznych przewodów miedzianych klasy 5 i klasy 6 oraz gumy odpornej na wysokie temperatury, ten kabel EN 50525 jest odporny na częste przeciąganie i zginanie podczas prac spawalniczych. Nadaje się do przemysłowych projektów spawania EPC, zamówień masowych kabli spawalniczych, firm handlowych zajmujących się dopasowaniem maszyn i projektów wspierających bezpośrednio w fabryce. Taitong Cable zapewnia pełną obsługę niestandardową i oficjalne dokumenty certyfikacyjne dla nabywców na całym świecie.

Zastosowania kabli do spawania łukowego H01N2-D

---

Podłączenie spawarki elektrycznej, przemysłowy sprzęt spawalniczy, inżynieria mechaniczna, spawanie mobilne w warsztacie, europejskie projekty wspierające spawanie przemysłowe. Można stosować w pomieszczeniach suchych lub wilgotnych

Spawanie ręczne i zautomatyzowane: łączenie generatorów spawalniczych z uchwytami elektrod i przedmiotami obrabianymi w stoczniach, przemyśle motoryzacyjnym i przemyśle metalowym.

Systemy przemysłowe: linie montażowe, systemy przenośników i obrabiarki.

Często stosowany w elastycznych połączeniach wzajemnych akumulatorów lub systemach magazynowania akumulatorów ze względu na miedzianą linkę o dużej obciążalności.

Standardy odniesienia

---

EN 50525-2-81 (wersja dostosowana do DIN EN / VDE): Kabel do spawania łukowego

Dawniej typ VDE NSLFFÖU

HD 516/VDE 0298-300: Norma zastosowania/prąd znamionowy

VDE 0298 część 4, tabela 16

HD 516/VDE 0298-300

EN 60228: Przewodniki kabli izolowanych (IEC 60228)

EN 50363-2-2: Mieszanki elastomerowe do pokryć (EM5)

EN 50363-1: Usieciowane elastomerowe masy izolacyjne

EN 50395: Metody badań elektrycznych

EN 50396: Metody badań nieelektrycznych

EN 50525-1: Wymagania ogólne

EN 60332-1 -2: Trudnopalny

EN 6081 1 -1 -4: Zastosowanie ogólne – Badania w niskiej temperaturze (IEC 6081 1-1-4)

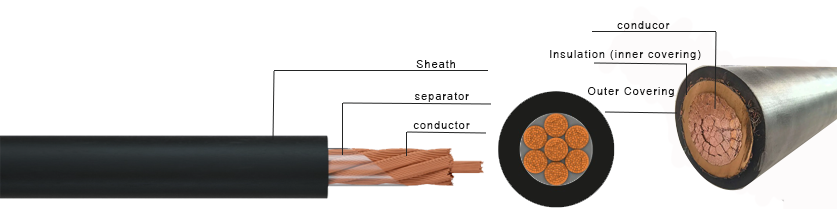

Budowa H01N2-D

---

Przewodnik: drobno spleciona, goła miedź klasy 6, wyjątkowo elastyczna do częstego ciągnięcia i zginania.

Skręcenie przewodu: ok. Klasa 6 ≤95mm², ok. Klasa 5 ≥120mm² wg. zgodnie z VDE 0295.

H01N2-D: Drobno spleciona miedź klasy 6

H01N2-E: Bardzo cienka linka z czystej miedzi klasy 6

Separator: PET (taśma poliestrowa) lub papier.

Izolacja i osłona/pokrycie:

Pojedyncza powłoka z elastomeru żaroodpornego, usieciowany elastomer typu EM 5 zgodnie z EN 50363-2-2.

Dwuwarstwowe pokrycie: warstwa zewnętrzna typu mieszanka gumowa typu EM5 zgodna z normą EN 50363-2-2, warstwa wewnętrzna typu EM5 (EN 50363-2-2) lub typ EI7 (EN 50363-1) usieciowany elastomer EPR.

Kolor osłony: standardowo czarny, kolory niestandardowe dostępne na zamówienie.

Kluczowe dane techniczne

---

Liczba rdzeni: pojedynczy rdzeń.

Napięcie znamionowe: 100 V AC (100/100 V) (150 V DC).

Temperatury robocze zazwyczaj wahają się od -20°C / -25°C do maksymalnej temperatury roboczej przewodu +85°C, z możliwością zwarcia do 250°C (maks. 5 sekund).

Środek zmniejszający palność zgodnie z IEC/EN 60332-1-2, z dużą odpornością na oleje, smary, ozon, promieniowanie UV, tlen i łagodne kwasy/benzyna.

Napięcie fabryczne / testowe dielektryka: 1000 V (1,0 kV) 5 min.

Zakres temperatur: (elastyczne zastosowanie) 25°C do +85°C

Temperatura robocza (stała): -40°C do +85°C.

Minimalny promień gięcia: Elastyczne zastosowanie: 12 x średnica zewnętrzna

Ogólne dane dotyczące gumowego kabla spawalniczego H01N2-D

---

Tabela porównawcza: YH / YHF vs H01N2-D

---

Klienci mogą zapoznać się z różnicami w różnych standardach, aby znaleźć odpowiednie alternatywne rozwiązania kablowe.

Często zadawane pytania

---

P: Czym są kable spawalnicze YH i YHF?

Odp.: YH i YHF to standardowe chińskie kable spawalnicze zgodne z normą GB/T 5013.6. YH wykorzystuje kauczuk naturalny SE3, YHF wykorzystuje olejoodporny elastomer chloroprenowy SE4, maksymalna temperatura robocza 65°C.

P: Jaka jest główna różnica między YH i YHF?

Odp.: Guma YH SE3 jest przeznaczona do zwykłego spawania w pomieszczeniach zamkniętych i nie jest odporna na olej. Mieszanka YHF SE4 charakteryzuje się dobrą odpornością na olej, ozon i warunki atmosferyczne, nadaje się do stoczni i środowisk zaolejonych.

P: Jaka jest różnica między YH i H01N2-D?

Odp.: Różne standardy i materiały pokrywające. YH jest zgodne z GB/T5013.6 z gumą SE3, maks. 65°C. H01N2-D jest zgodny z EN 50525-2-81, pokrycie elastomerowe EM5 CSP, temperatura znamionowa 85°C, lepsza odporność na rozdarcie, ścieranie i odpryski spawalnicze na rynki europejskie.

P: Jaka jest różnica w przewodniku?

Odp.: YH/YHF przyjmuje przewodnik miedziany GB/T3956 klasy 5/opcjonalnie klasy 6. H01N2-D wykorzystuje specjalny przewód klasy D zdefiniowany w normie EN50525-2-81 dla kabla spawalniczego.

P: Czy YH może zastąpić H01N2-D w projektach europejskich?

Odp.: Nie. Projekty UE wymagające certyfikatu EN50525 / HAR / VDE muszą wykorzystywać H01N2-D. YH jest standardowym kablem GB i nie może spełniać wymagań norm europejskich.

P: Który kabel ma wyższą temperaturę znamionową?

Odp.: H01N2-D z powłoką EM5 osiąga maksymalną ciągłą temperaturę roboczą 85°C, wyższą niż YH/YHF 65°C.

Wybierz Taitong Cable jako zaufanego dostawcę H01N2-D i H01N2-E.

---

Taitong Cable, z siedzibą w Chinach, może pochwalić się dziesięcioleciami doświadczenia w produkcji i dostawach gumowych kabli spawalniczych. Posiadamy pięć zakładów produkcyjnych, w tym dedykowaną fabrykę kabli gumowych o powierzchni kilkudziesięciu tysięcy metrów kwadratowych. Nasze profesjonalne badania i rozwój, laboratorium testowe i wykwalifikowany zespół techniczny gwarantują, że elastyczny gumowy kabel spawalniczy H01N2-D w pełni spełnia wymagania EN 50525 i VDE z certyfikatem CE.

Dostępne w konkurencyjnych cenach bezpośrednich, nasze przewody do spawania łukowego H01N2-D służą projektom na poziomie krajowym. Nadaje się do ręcznych prac spawalniczych w zakładach produkujących stal, konstrukcjach i warsztatach metalowych. Zapraszamy nabywców hurtowych, wykonawców EPC i klientów zagranicznych w Europie, Afryce i Azji Południowo-Wschodniej do długoterminowej współpracy.
