Specjalny płaski kabel w gumowej osłonie

Taitong Cable to profesjonalny chiński producent specjalizujący się w kablach płaskich ze specjalną gumową osłoną. Nasze produkty są szeroko stosowane w maszynach portowych, suwnicach bramowych, suwnicach pomostowych i różnym sprzęcie specjalnym, w tym w windach. Przyjmując wysokiej jakości materiały i rygorystyczne standardy produkcyjne, nasze specjalne płaskie kable w gumowej osłonie charakteryzują się doskonałą elastycznością, trwałością i odpornością na środowisko, co zostało wyeksportowane do klientów na całym świecie po cenach fabrycznych.

Wyślij zapytanie

Opis produktu

1. Wprowadzenie produktu

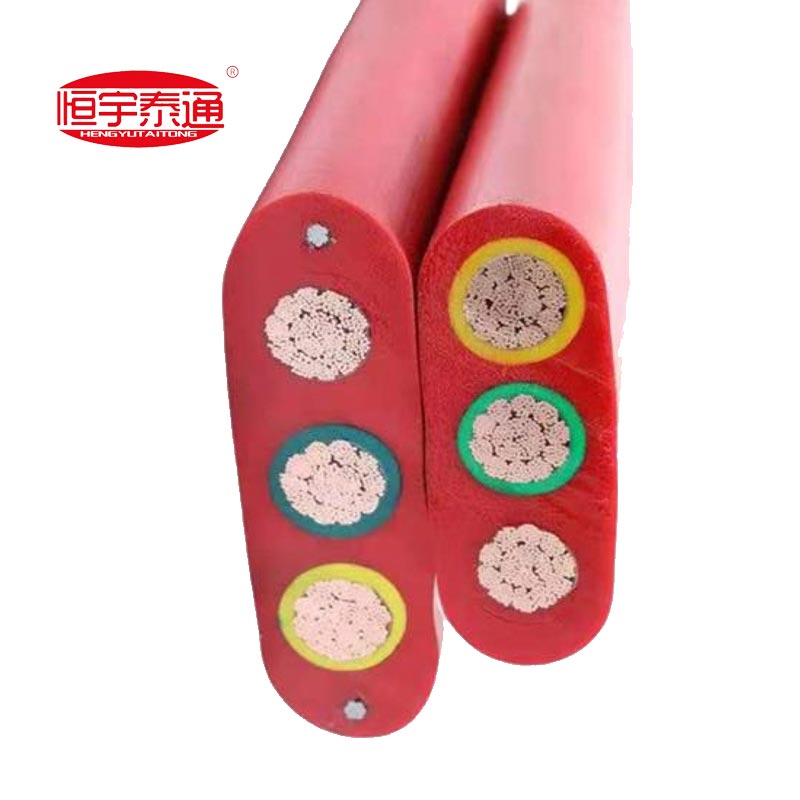

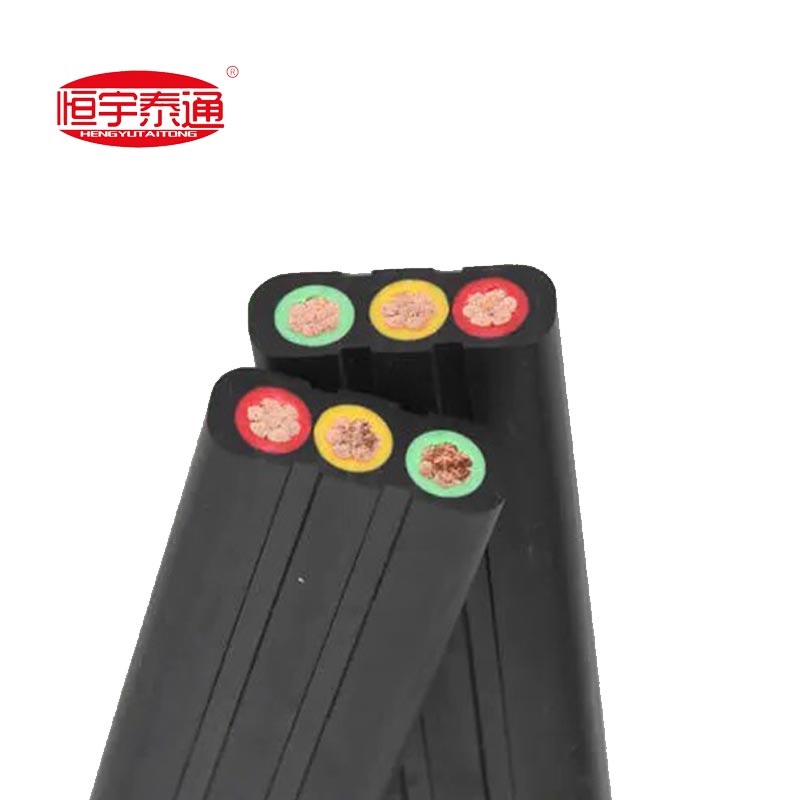

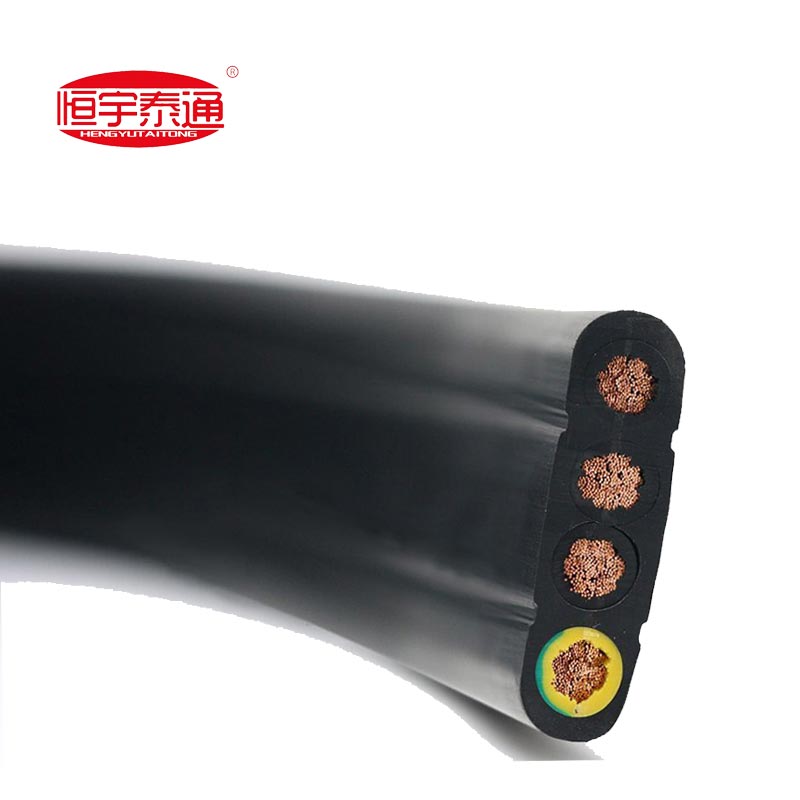

Specjalny płaski kabel w gumowej osłonie to bardzo elastyczny, wytrzymały kabel płaski przeznaczony do mobilnej i ciężkiej pracy środowiska. Składa się głównie z elastycznych skręconych przewodów miedzianych, izolacji gumowej, nośnego drutu stalowego wzmocnienie i gruba gumowa osłona. Kabel ten charakteryzuje się doskonałą odpornością na zginanie, wysoką wytrzymałością na rozciąganie, olejem odporność, odporność na ścieranie i odporność na starzenie. Płaska konstrukcja skutecznie zapobiega skręcaniu się i nawijaniu podczas częstego ruchu, szeroko stosowane w maszynach portowych, suwnicach bramowych, suwnicach pomostowych, windach i innych specjalny sprzęt. Obsługuje stabilną transmisję mocy i sygnału w długotrwałej pracy posuwisto-zwrotnej. Z Niezawodna wydajność i duże możliwości adaptacji, idealnie nadaje się do różnych zastosowań w mobilnym przenoszeniu mocy w pomieszczeniach i na zewnątrz.

2. Modele i specyfikacje produktów

2.1 Rodzaje produktów specjalnego płaskiego kabla w gumowej osłonie

1. Płaski, elastyczny kabel w gumowej osłonie
2. Kabel płaski w izolacji PVC, NBR - w osłonie
3. Płaski kabel gumowy z ekranem z oplotu miedzianego
4. Wysokowydajny kabel płaski z zewnętrzną powłoką z poliuretanu
5. Wielożyłowy (8–48 żył) kabel płaski do systemów sterowania dźwigami

2.2 Konstrukcja specjalnego płaskiego kabla w gumowej osłonie

Dyrygent: Miedź wielożyłowa drobno wyżarzana, zgodna z IEC 60228 klasa 5/6 lub VDE 0295 klasa 5; wyjątkowo cienkie sploty zapewniające dużą elastyczność.
Izolacja: EPR (kauczuk etylenowo-propylenowy) lub specjalna mieszanka PVC; oznaczone kolorami lub numerowane w celu identyfikacji; zielono-żółty dla rdzenia uziemiającego.

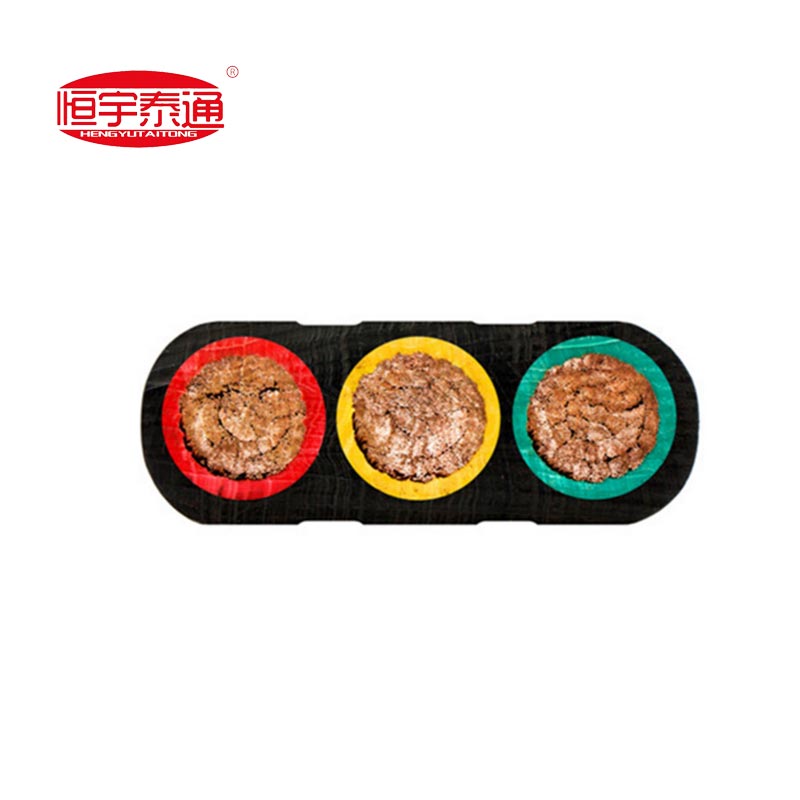

Podstawowy układ: Równoległy, płaski (liniowy) lub pięciokątny układ rdzenia zapewniający zwartość i zapobieganie skręcaniu.

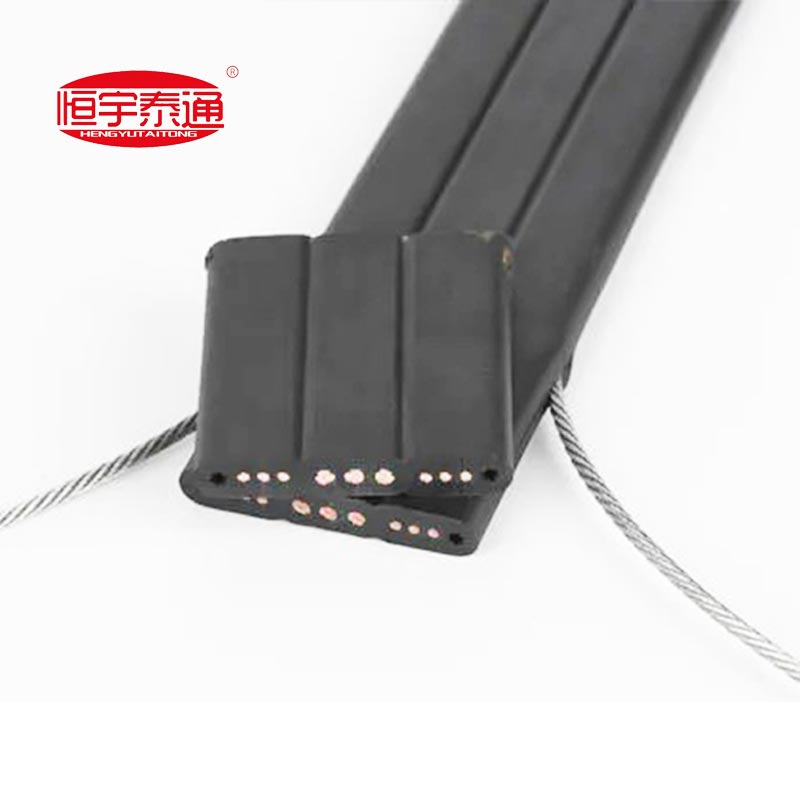

Wzmocnienie: Dwa ocynkowane druty stalowe osadzone po obu stronach w celu zapewnienia wytrzymałości na rozciąganie, co ma kluczowe znaczenie w przypadku przesuwu dźwigu o dużej rozpiętości.
Zastawianie: Oplot miedziany ocynowany o dużej gęstości (gęstość ekranu > 80%) odporny na zakłócenia elektromagnetyczne.
Zewnętrzna powłoka: Wytrzymały NBR (kauczuk nitrylowy), CSM (chlorosulfonowany polietylen) lub PUR (poliuretan); olejoodporny, odporny na ścieranie, odporny na promieniowanie UV i odporny na mgłę solną.

3.Kluczowe właściwości użytkowe płaskiego kabla w gumowej osłonie

3.1 Napięcie znamionowe: 300/500V, 450/750V, 0,6/1kV (standardowe gatunki przemysłowe).
3.2 Zakres temperatur: -40°C do +90°C (praca ciągła); dostępne na zamówienie do -50°C lub do +120°C.
3.3 Promień zgięcia: Instalacja stała: 5× grubość kabla; mobilny/podróżny: 8–10× grubość kabla.
3.4 Żywotność zginania: ≥1 000 000 cykli; modele o dużej elastyczności ≥5 000 000 cykli.
3.5 Wytrzymałość mechaniczna: Wytrzymałość na rozciąganie ≥50MPa; odporność na rozdarcie ≥25N/mm; odporność na ścieranie ≥5000 cykli tarcia.
3.6 Odporność na środowisko: Olejoodporny, odporny na kwasy/zasady, odporny na promieniowanie UV, odporny na mgłę solną; nadaje się do środowisk morskich i portowych.
3.7 Ognioodporność: Zgodny z IEC 60332-1, VDE 0472-804 część B i UL 94 V-0/VW-1.
3.8 Parametry elektryczne: Rezystancja izolacji ≥10MΩ·km przy 20°C; napięcie probiercze 2500–3500 V AC przez 5 minut bez awarii.

4. Obowiązujące standardy

Międzynarodowe standardy

IEC 60227: Przewody w izolacji polichlorku winylu na napięcia znamionowe do 450/750 V włącznie.
IEC 60228: Przewodniki kabli izolowanych.
IEC 60332-1: Badanie izolowanych kabli w warunkach pożaru – Część 1: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego drutu lub kabla.
VDE 0295: Elastyczne przewody miedziane do kabli.
VDE 0482 / EN 50265-2-1: Wymagania dotyczące elastycznych kabli w osłonie gumowej do zastosowań ogólnych.
CE (LVD/RoHS): Zgodność z dyrektywą UE dotyczącą niskiego napięcia i ograniczeniami dotyczącymi substancji niebezpiecznych.

Chińskie standardy

GB/T 5023.6: Przewody w izolacji PVC o napięciu znamionowym do 450/750 V włącznie – Część 6: Kable do wind i kable płaskie do zastosowań ogólnych.
GB/T 12706: Kable elektroenergetyczne i akcesoria w wytłaczanej izolacji o napięciu znamionowym od 1 kV (Um = 1,2 kV) do 35 kV (Um = 40,5 kV).
GB/T 18380.1: Badanie izolowanych kabli w warunkach pożaru – Część 1: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego drutu lub kabla.

5. Parametry techniczne

Parametr	Jednostka	Typowa wartość
Napięcie znamionowe	V	300/500, 450/750, 600/1000
Przekrój przewodu	mm²	0,5–10 (kontrola), 16–50 (moc)
Liczba rdzeni	–	2–48
Minimalny promień zgięcia (mobilny)	× Grubość	8–10
Temperatura pracy	°C	-40 do +90
Napięcie testowe (AC)	V	2500–3500 (5min)
Rezystancja izolacji (20°C)	MΩ·km	≥10
Wytrzymałość na rozciąganie (powłoka)	MPa	≥50
Ognioodporność	–	IEC 60332-1, UL 94 V-0

Wspierane przez konkurencyjne ceny, zdolności produkcyjne na dużą skalę, zaawansowany sprzęt produkcyjny i a profesjonalny zespół talentów, Taitong Cable Co., Ltd. zajmuje znaczącą pozycję w chińskiej branży kablowej.

Nasze specjalne kable płaskie w gumowej osłonie są sprzedawane na rynku krajowym od wielu lat i są stale rozszerzane na rynki międzynarodowe, przyczyniając się do poprawy środowiska mieszkaniowego, publicznego i przemysłowego standardy obok projektów cywilnych i krajowych oraz współpracę z klientami zagranicznymi w celu zbudowania bardziej postępowego społeczeństwo.

Jako renomowany chiński producent i dostawca kabli, możemy poszczycić się zespołem badawczo-rozwojowym oraz ścisłym przestrzeganiem zasad bezpieczeństwa i standardy kwalifikacyjne, takie jak certyfikat ISO, oznakowanie CE i certyfikat MA dotyczący użytkowania w kopalniach. Te mocne strony zapewniają wymierne oszczędności kosztów i niezawodne korzyści operacyjne dla klientów na całym świecie, zyskując powszechne na całym świecie uznanie i zaufanie.
